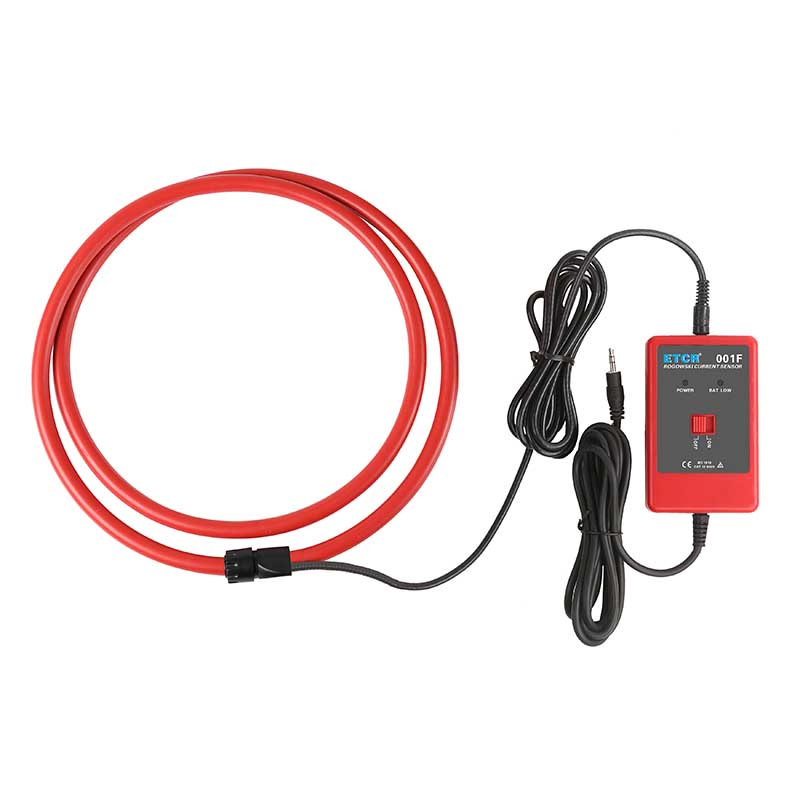

產品系列 : 柔性線圈電流互感器
用于交流電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、啟動電流、相位、電能、功率、功率因數等檢測
電流量程：AC 0A～10000A
信號輸出：AC 0～1V
響應頻率：0.1Hz～1MHz
線圈線徑：Ф7.5
產品符合CE要求
接受客戶訂制
產品簡介
ETCR柔性線圈又稱洛氏線圈、羅氏線圈、柔性電流鉗、雷擊電流傳感器，用于電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。配帶積分器后可更便捷地集成到其他測試設備，如電能質量分析儀、諧波分析儀、電力參數記錄儀、相位檢測分析儀、工業控制裝置、示波器、高精度數字多用表、瞬態沖擊記錄儀、分布式測量系統、保護系統等。
ETCR柔性線圈由線圈及手柄組成，線圈部分無任何裸露金屬導體，非接觸測量，安全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。
技術參數

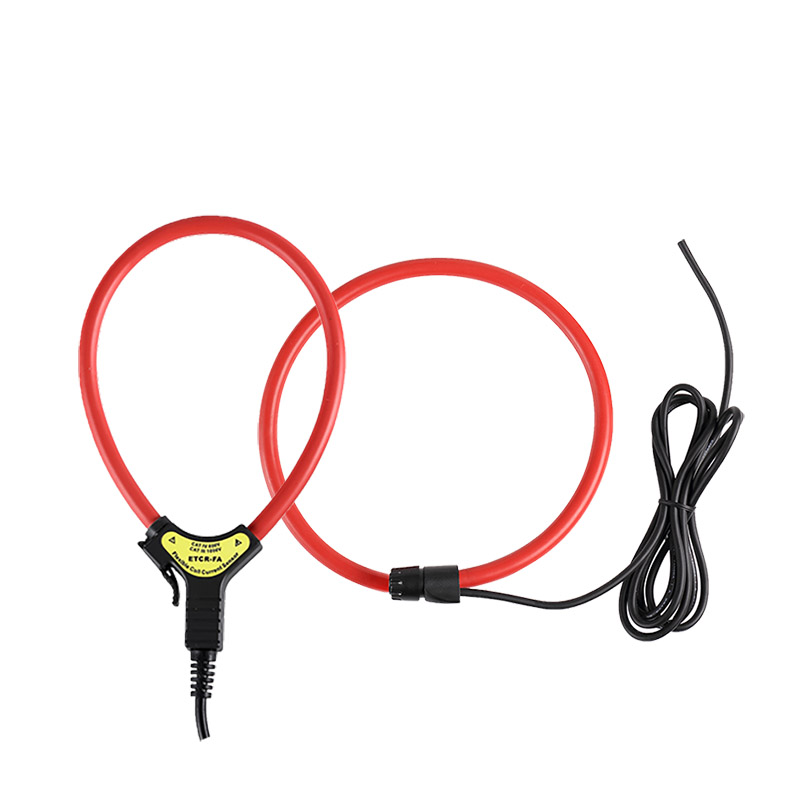

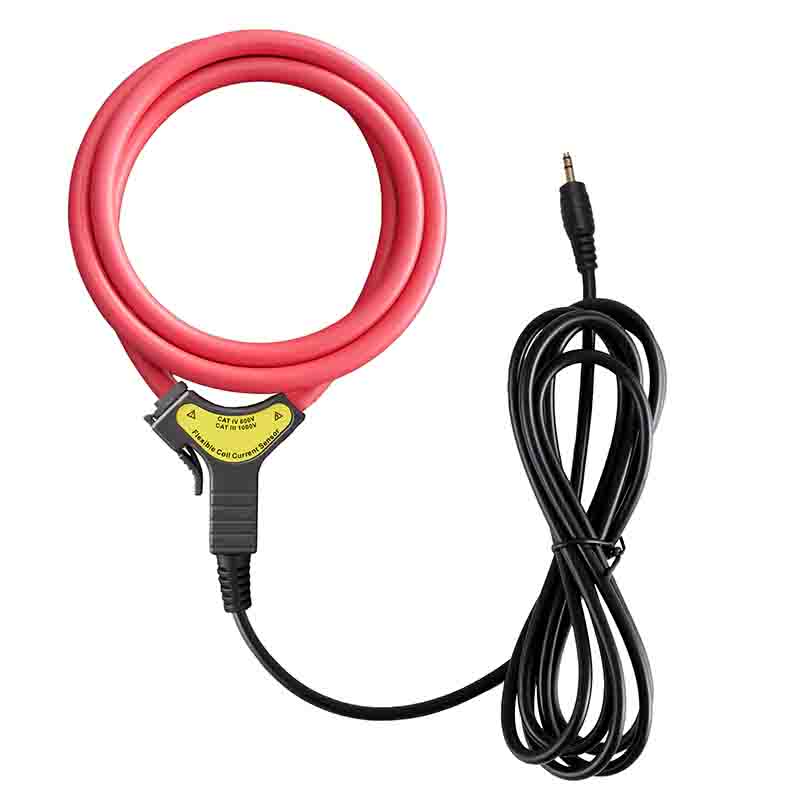

產品圖片 | 線圈型號 | 線圈內徑 | 線圈長度 | 線圈質量 | 線圈直徑 |

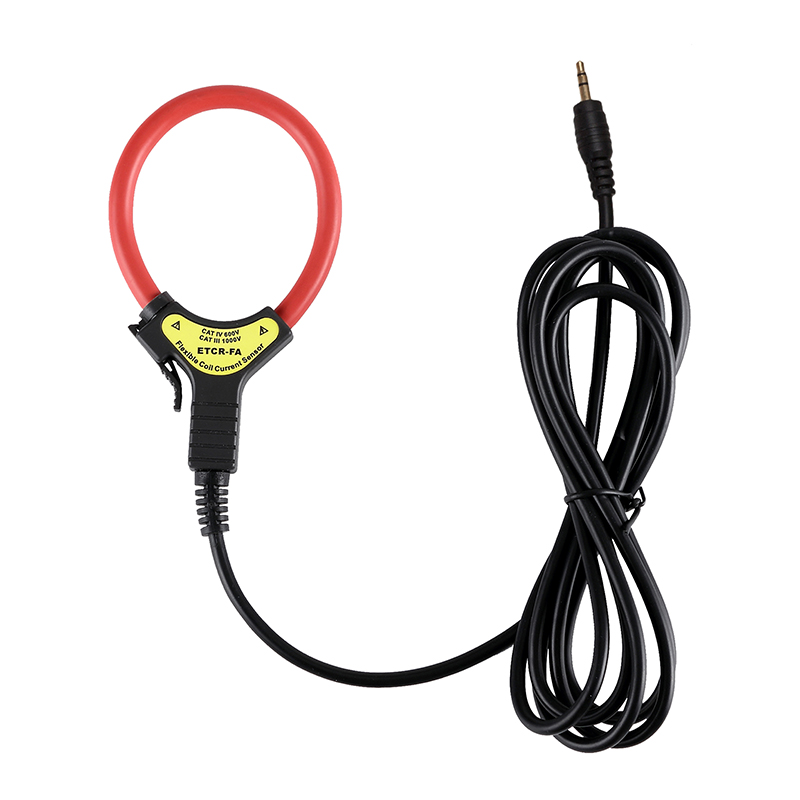

| ETCR50FA | Ф50mm | 160mm | 80g | Ф7.5mm |

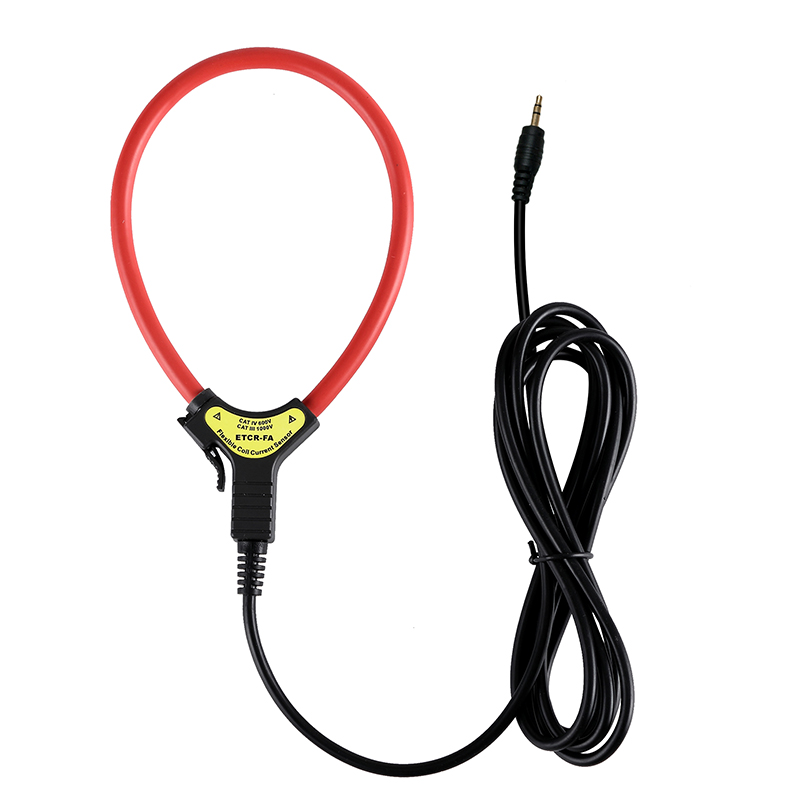

ETCR100FA | Ф100mm | 320mm | 90g | ||

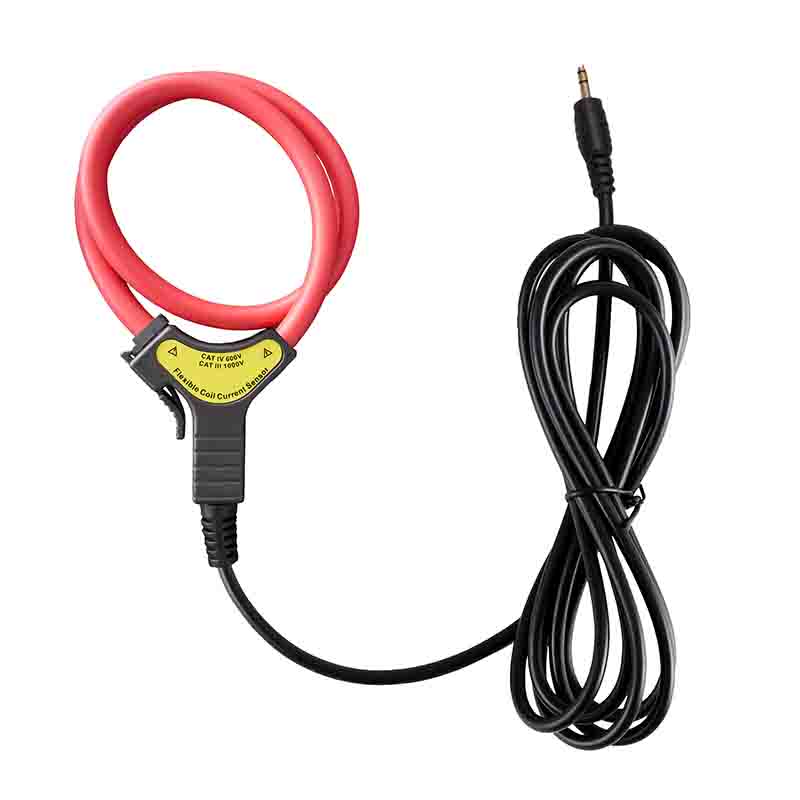

ETCR150FA | Ф150mm | 480mm | 100g | ||

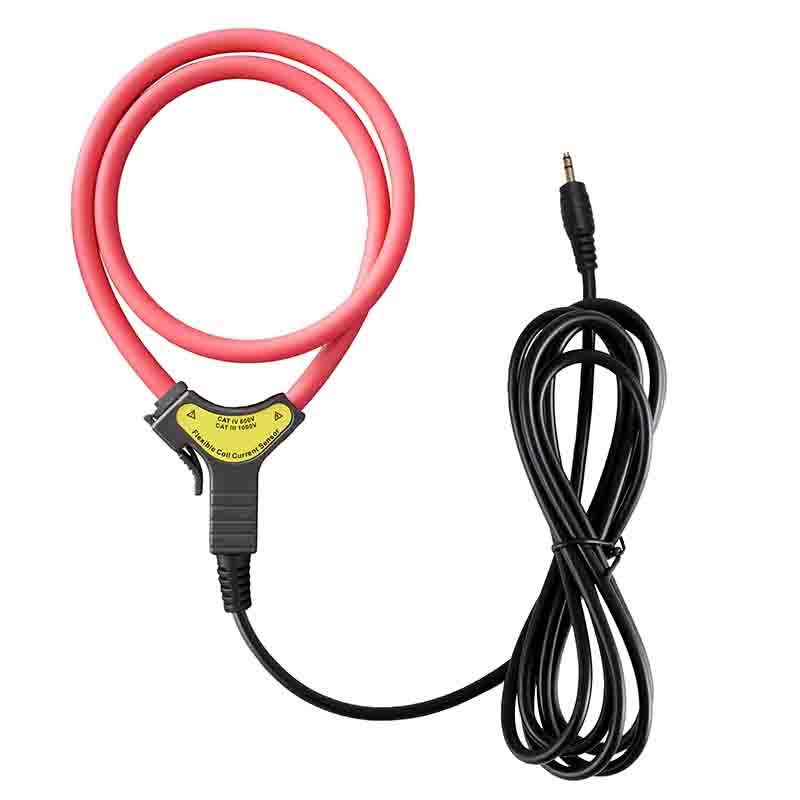

ETCR200FA | Ф200mm | 640mm | 110g | ||
ETCR300FA | Ф300mm | 950mm | 132g | ||
ETCR500FA | Ф500mm | 1580mm | 170g | ||
ETCR1000FA | Ф1000mm | 3150mm | 290g | ||
ETCR1500FA | Ф1500mm | 4720mm | 390g | ||

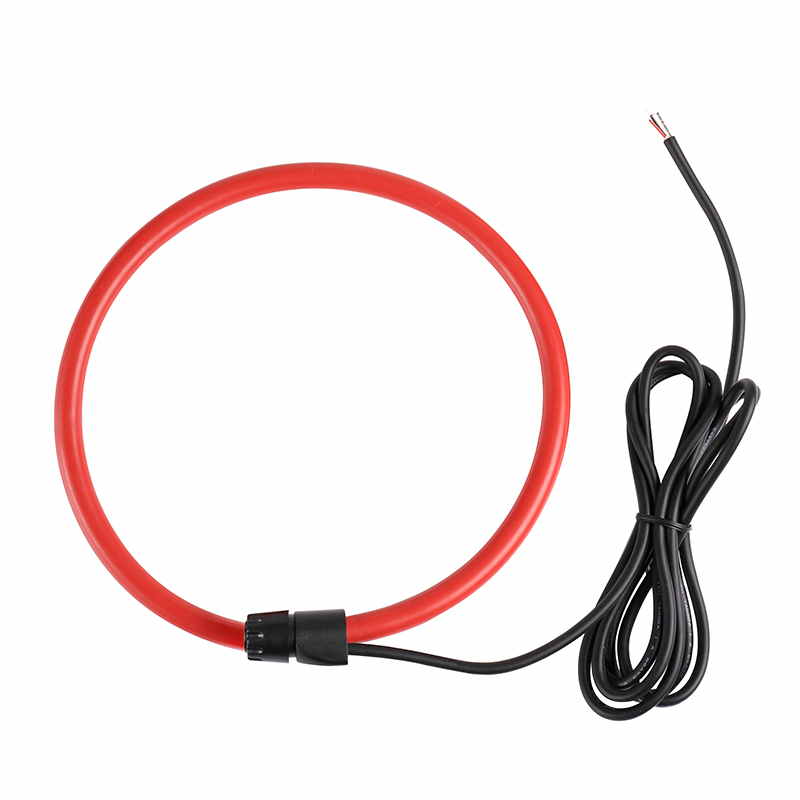

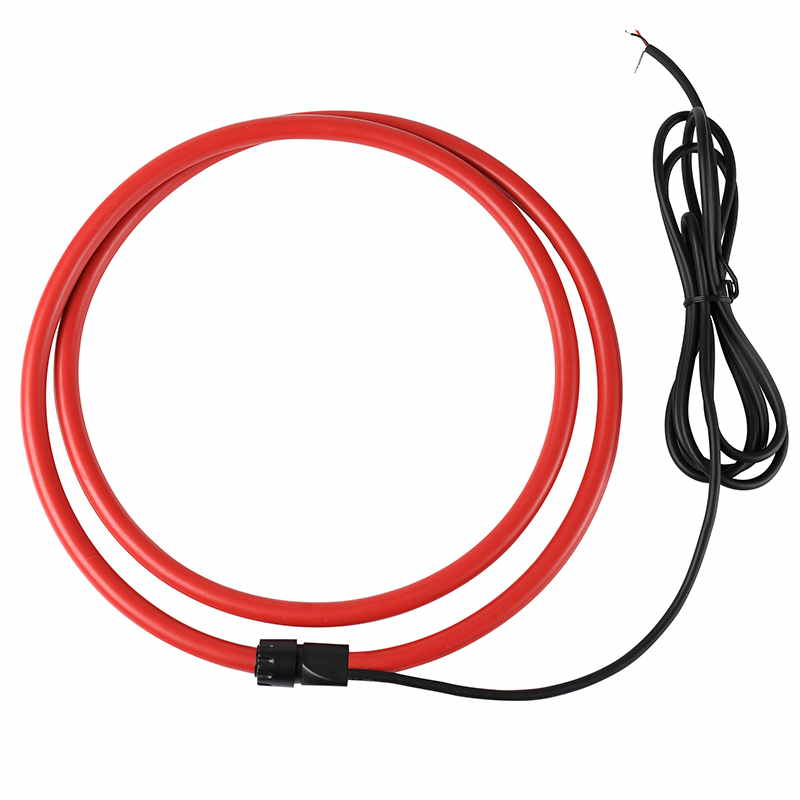

| ETCR200FB | Ф200mm | 640mm | 212g | Ф12mm |
ETCR300FB | Ф300mm | 950mm | 274g | ||
ETCR500FB | Ф500mm | 1580mm | 400g | ||
ETCR1000FB | Ф1000mm | 3150mm | 715g | ||
ETCR2000FB | Ф2000mm | 6290mm | 1340g | ||
ETCR3000FB | Ф3000mm | 9420mm | 1970g |
注：接受客戶訂制

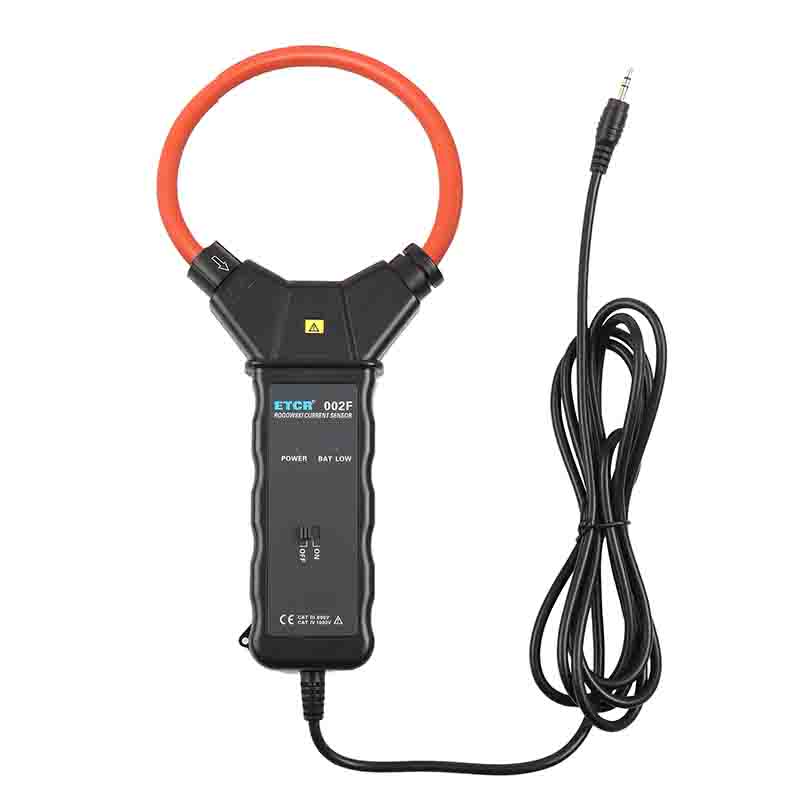

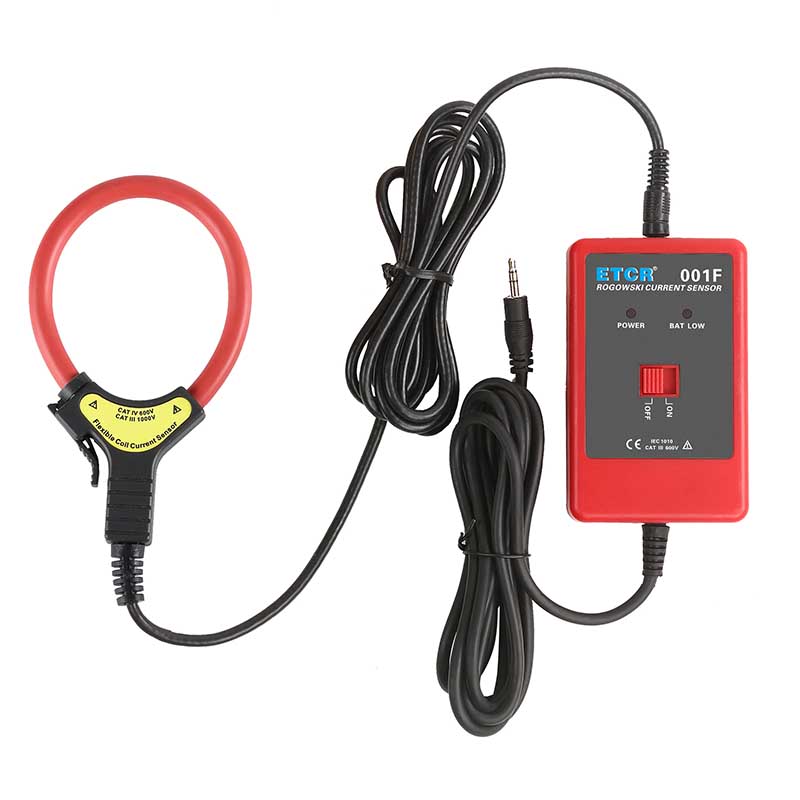

型號對比
| 產品型號 | 線徑 | 線圈長度 | 電流量程 | 其它 |
| Φ7.5mm/Φ12mm | 接受訂制 | AC 300A/3000A/6000A/10000A | 帶積分器 |
| Φ7.5mm | 接受訂制 | AC 300A/3000A/6000A/10000A | 帶積分器 |
| Φ7.5mm/Φ12mm | 接受訂制 | AC 0～10000A | -- |
