產品系列 : 大地網接地電阻測試儀
測量大型接地裝置接地電阻，接地導通，土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等。
接地阻抗測量范圍：0.000Ω～2000Ω
土壤電阻率測量范圍：0Ωm～125kΩm
輸出電流等級：1A～5A
最大輸出電壓：400V
數據存儲：1000組
電源：AC220V±10％，50Hz
顯示屏：5寸觸摸彩屏
報警功能：可設置報警閾值
USB通信
藍牙通信
內置打印機
產品簡介

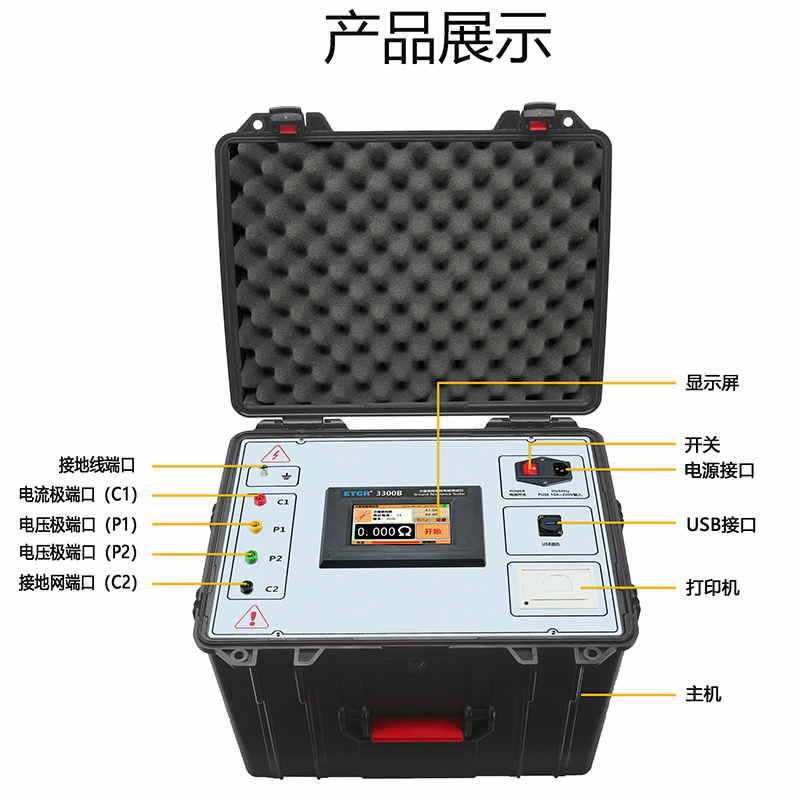

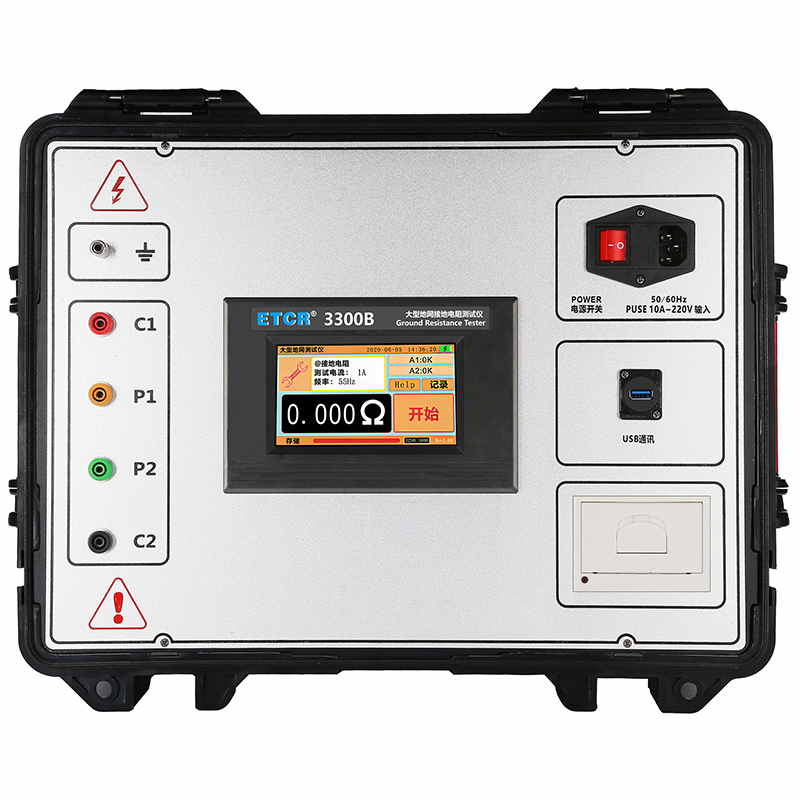

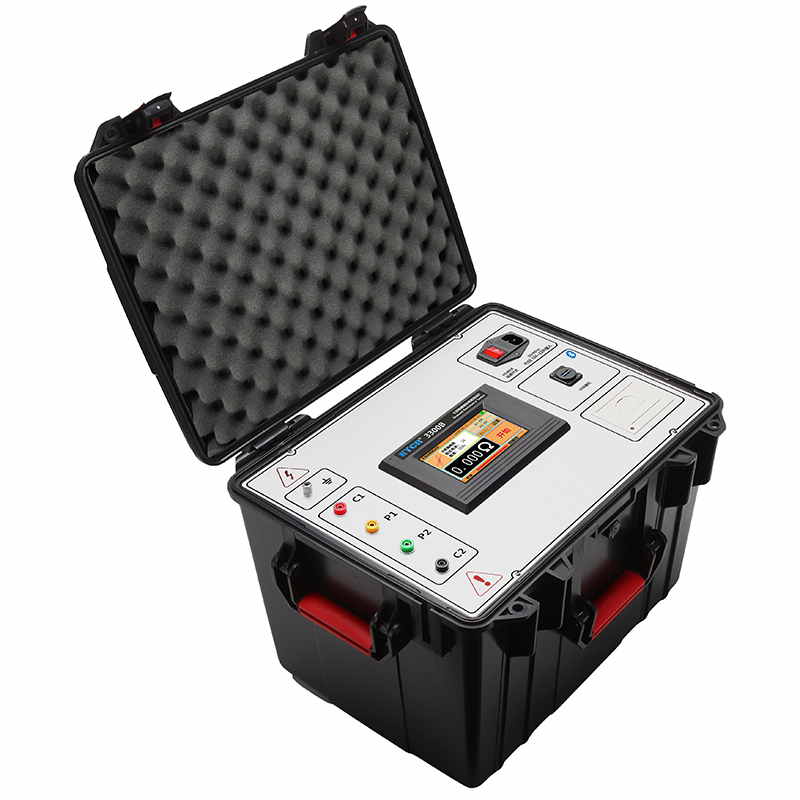

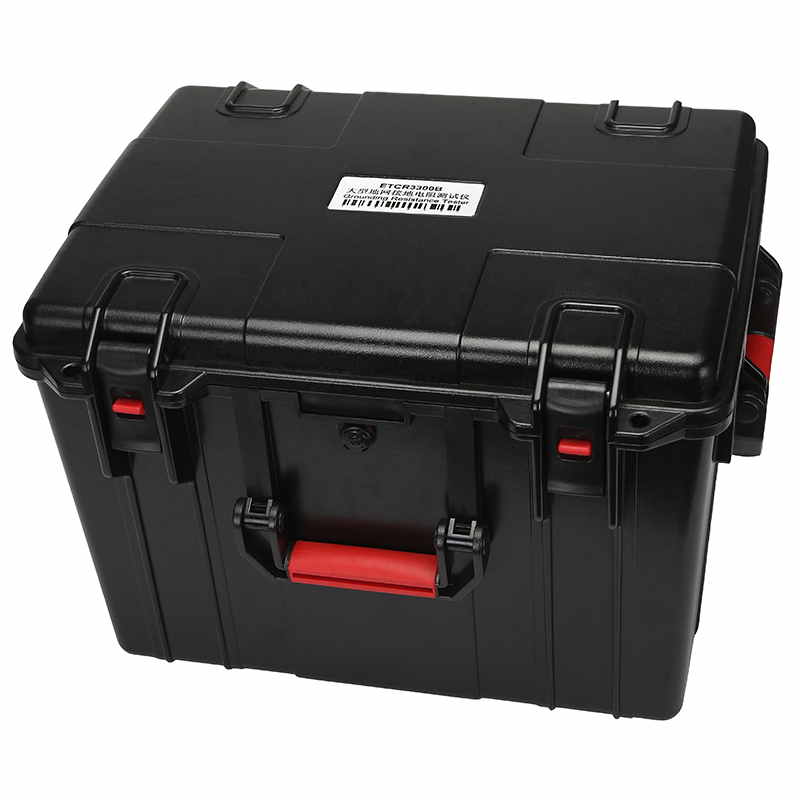

ETCR3300B大型地網接地電阻測試儀又稱大地網接地阻抗測試儀、異頻法接地電阻測試儀、大地網測試儀，用于變電站地網、發電廠、微波站、通訊基站等大型地網接地參數測量。儀器功能強大，可測試工頻接地阻抗、接地導通電阻、土壤電阻率、跨步電壓、接觸電壓、電位梯度等工頻特性參數。
ETCR3300B大型地網接地電阻測試儀根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。具有獨特的接地樁及連接線診斷功能和自檢功能，確保測試結果的準確。儀器采用超強的自動變頻抗干擾技術，配合400V/5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。
ETCR3300B大型地網接地電阻測試儀具有存儲功能、時鐘功能，自動存儲含有日期時間的測試結果1000組，通過USB接口可將測試數據安全的上傳到PC機，可以實現歷史數據讀取、查閱、保存、打印等功能。儀器具有支持安卓系統的藍牙通信功能。
產品特點
1、全面測量大地網接地工頻特性參數。
2、輸出電流1A～5A，電壓400V，采用自動變頻技術及軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、具有電流樁與電壓樁測試功能，用于診斷連接線接觸不良、電壓樁與電流樁接地不良的故障。

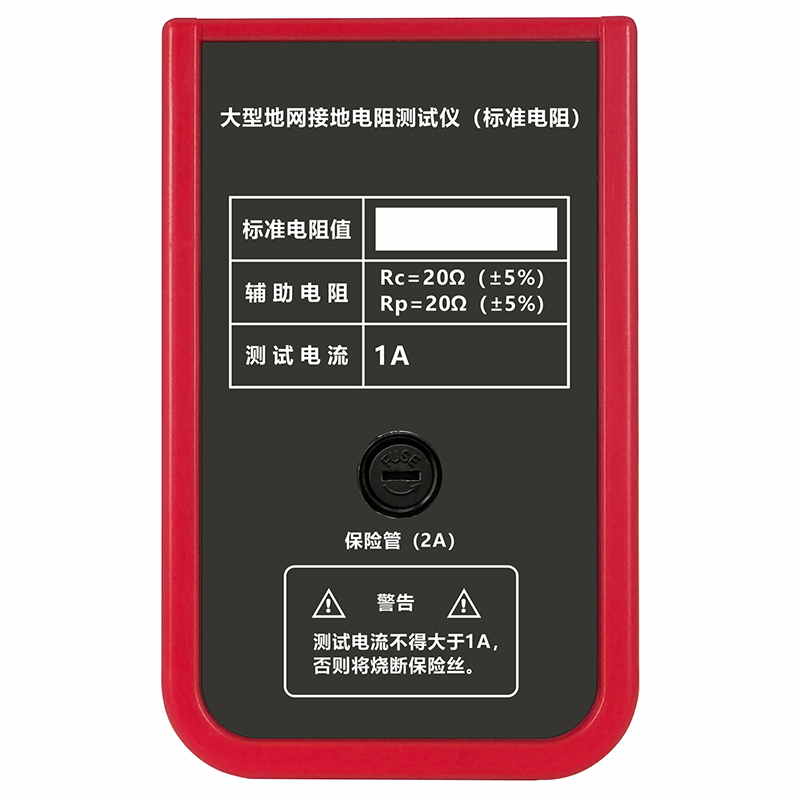

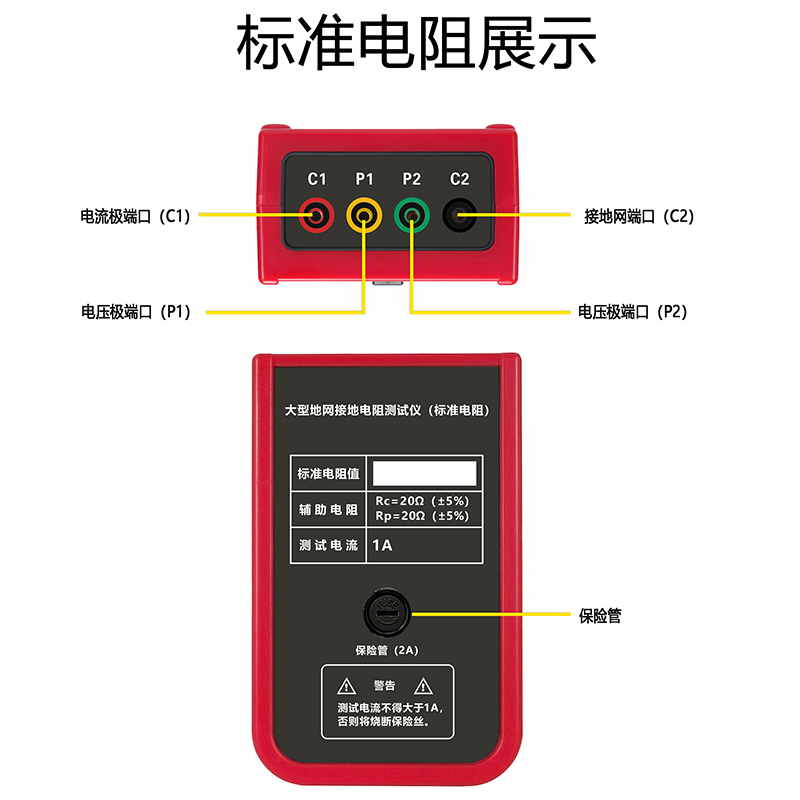

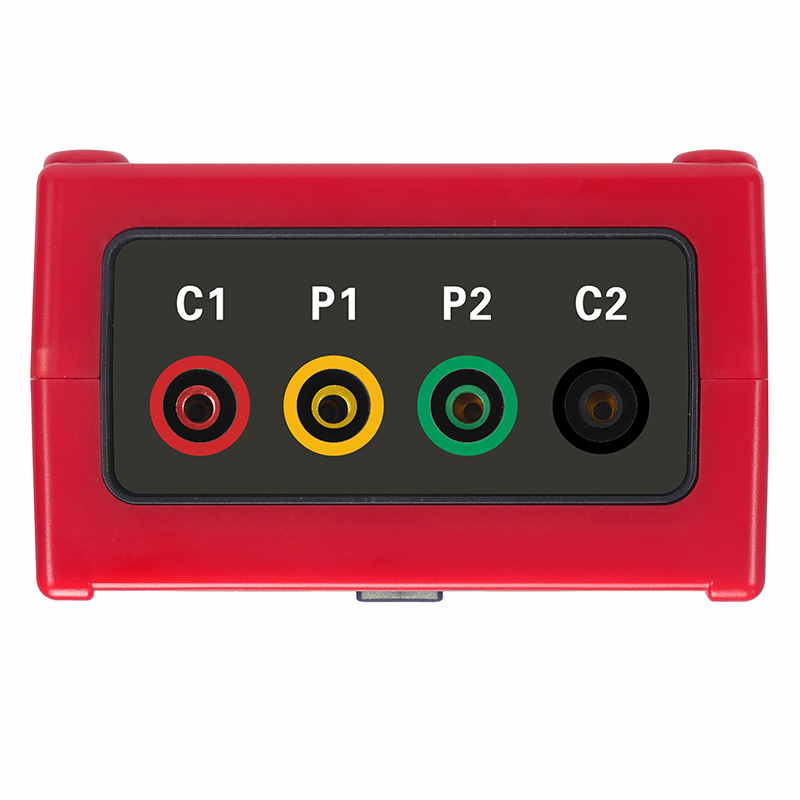

4、自檢功能，配有0.5Ω標準電阻可隨時對儀器進行自檢，確保測試結果的準確性。
5、報警功能，可設置報警閾值。
6、存儲功能，數據存儲1000組。
7、USB通信，數據上傳功能。
8、藍牙通信功能。
9、內置打印機
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 測量大型接地裝置接地電阻，接地導通，土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等 |
| 電 源 | AC220V±10％，50Hz |
| 顯示屏 | 5寸觸摸彩屏 |
| 阻抗測量范圍 | 0.000Ω～2000Ω |
| 最高分辨率 | 0.001Ω |
| 測量誤差 | ±2%rdg±5dgt |
| 土壤電阻率測量范圍 | 0Ωm～125kΩm（由電阻測量范圍與測試長度而定） |
| 土壤電阻率測量精度 | 根據R的測量精度而定 ρ=2πaR； a:1.0m～100m；π=3.14 |
| 抗工頻電壓干擾能力 | 10V（50Hz） |
| 測試電流波形 | 正弦波 |
| 測試電流頻率 | 于40Hz至60Hz之間任意選擇一個或兩個頻率點 |
| 最大輸出電流 | 5A |
| 輸出電流等級 | 1A、2A、3A、4A、5A |
| 最大輸出電壓 | 400V |
| 測量線要求 | 電流線銅芯截面積≥2.0mm2；電壓線銅芯截面積≥1.5mm2 |
| 數據存儲 | 1000組， |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 打印機 | 內置式，可在現場打印測試結果 |
| USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
| 藍牙通信 | 支持安卓系統 |
| 儀表尺寸 | 460×380×320mm |
| 儀表質量 | 主機：約26kg，總質量：約33kg（含附件） |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -20℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 接地阻抗測量范圍 | 土壤電阻率測量范圍 | 電流等級 | 輸出電壓 |
| 0.0Ω～2000Ω | 0Ωm～125kΩm | 1A～5A | 400V |
| 0.0Ω～2000Ω | 0Ωm～125kΩm | 1A～5A | 400V |
| 防雷行業常用儀表 | ||
產品名稱 | 產品型號 | 主要參數 |
鉗形接地電阻測試儀 | 量程：0～1000Ω，分辨率：0.01Ω | |
數字式接地電阻測試儀 | 測試電流:＞20mA(正弦波)，分辨率:0.01Ω | |
大地網測試儀 | 測試電流:＞3A，分辨率:0.001～99.999Ω，頻率可選 | |
土壤電阻率測試儀 | 四線法測量，測試電流:＞20mA(正弦波)分辨率:0.01Ω | |
等電位測試儀 | 測試電流:＞1A，四線法測試，分辨率:0.001Ω,具備大容量鋰電 | |
環路電阻測試儀 | 電阻測量分辨率:0.001Ω，電流測量分辨率:1uA | |
防雷元件測試儀 | 測試器件:MOV，具備大容量鋰電池 | |
絕緣電阻測試儀 | 0～1000MΩ | |
表面阻抗測試儀 | 測量范圍:103～101oΩ | |
數字萬用表 | 電壓、電流、電阻測量，分辨率:3位半 | |
標準電阻 | 10-3～105Ω，功率 1/2w，線繞型 | |
