產品系列 : 示波器萬用表
一表多用，示波模式測量多種波形，萬用表模式測量交直流電流、交直流電壓、電阻、電容、二極管、導通、頻率、非接觸測量NCV等
帶 寬：10MHz（測試信號的頻率范圍）
采 樣 率：50MSa/s
通 道 數：1
耦合方式：直流(DC)或交流(AC)
電壓量程：DC 0mV～1000V；AC 0mV～750V
電流量程：DC 0.00mA～20.00A；AC 0.00mA～20.00A
電阻量程：0.0Ω～100MΩ
電容量程：0.00nF～100mF
頻率量程：0.000Hz～10MHz
溫度量程：0℃～1000℃
二極管測試：正向壓降，測試電流約1mA
通斷測試：阻值 < (50±20)Ω 時蜂鳴
NCV測試：非接觸電場檢測 / 火線判斷，50Hz~1kHz
產品簡介
ETCR5820示波器萬用表是一款全新的多功能萬用表，儀表完美結合了示波器與萬用表的功能，一表多用，示波模式可顯示多種波形，反應速度快。波形的十二種電性參數也具可查看且表內設有中英文轉換模式，可以滿足不同的用戶群體。萬用表模式有三重顯示、性能優越，功能強大。用于多種測量場景，滿足用戶更多的測量需求。采用雙注塑工藝，外形大方穩重，體積小巧方便攜帶、操作靈活；有種”一表在手，參數我有”的氣概，是實驗室、工廠、無線電愛好者及家庭的理想工具。
產品特點
1.一表多用，功能強大。
2.示波模式可顯示多種波形，反應速度快。
3.波形的十二種電性參數也具可查看且表內設有中英文轉換模式，可以滿足不同的用戶群體。
4.萬用表模式有三重顯示、性能優越，功能強大，用于多種測量場景，滿足用戶更多的測量需求。

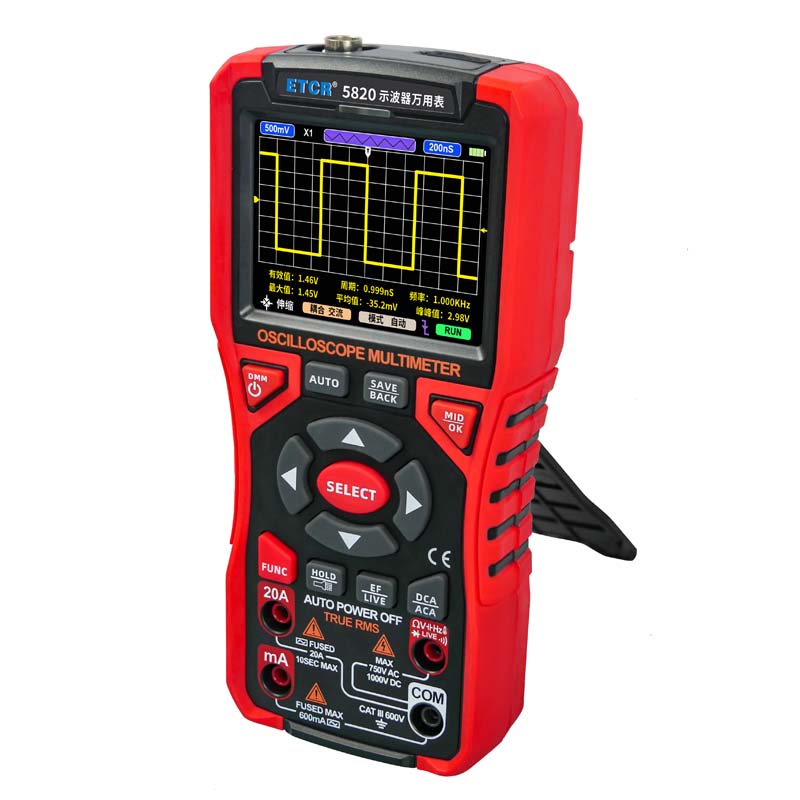

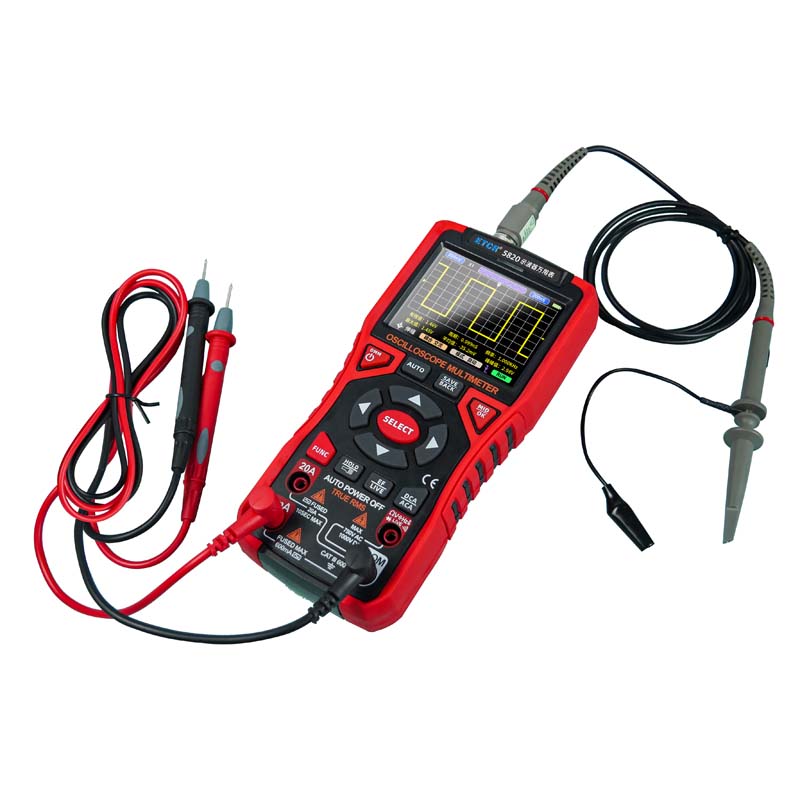

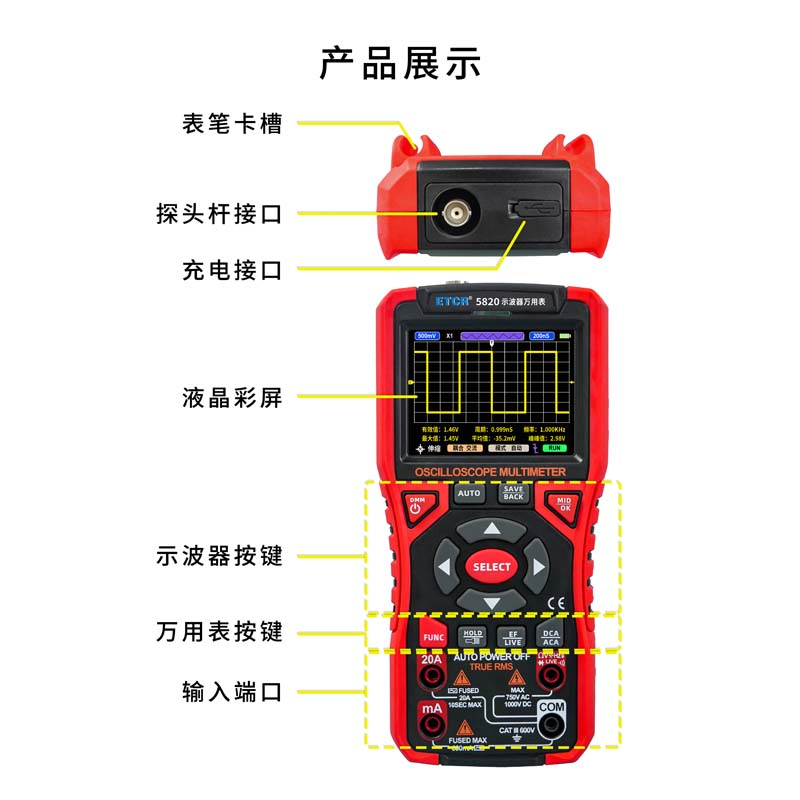

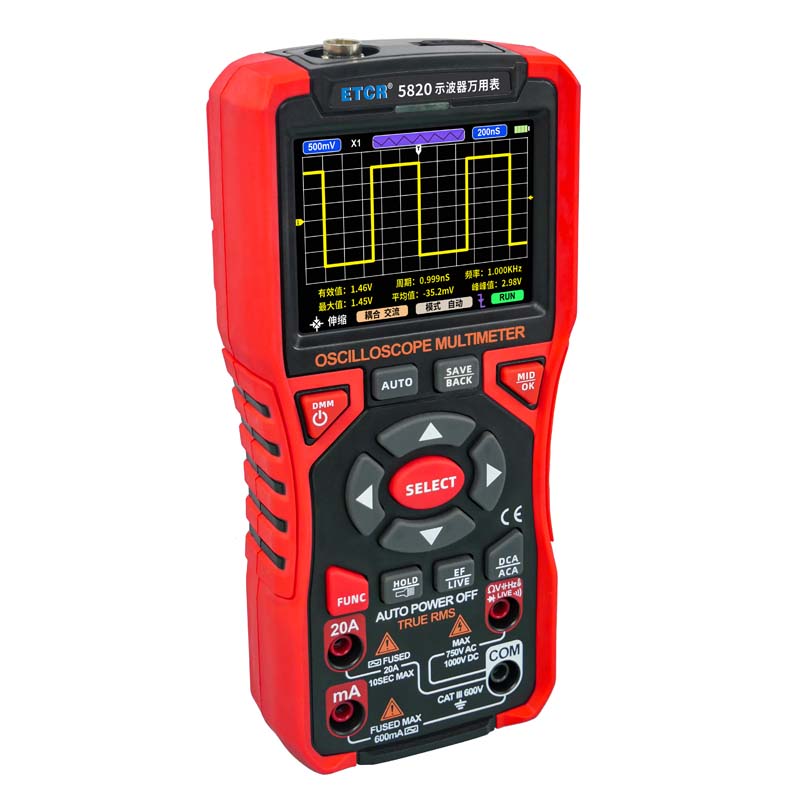

產品展示/附件展示

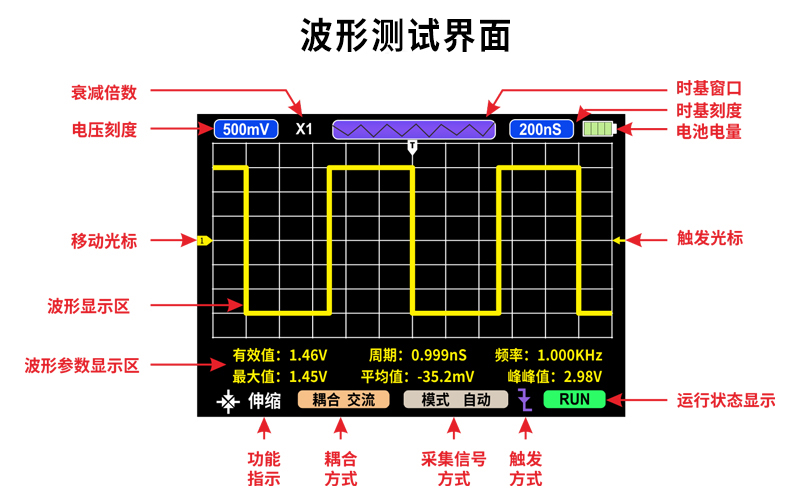

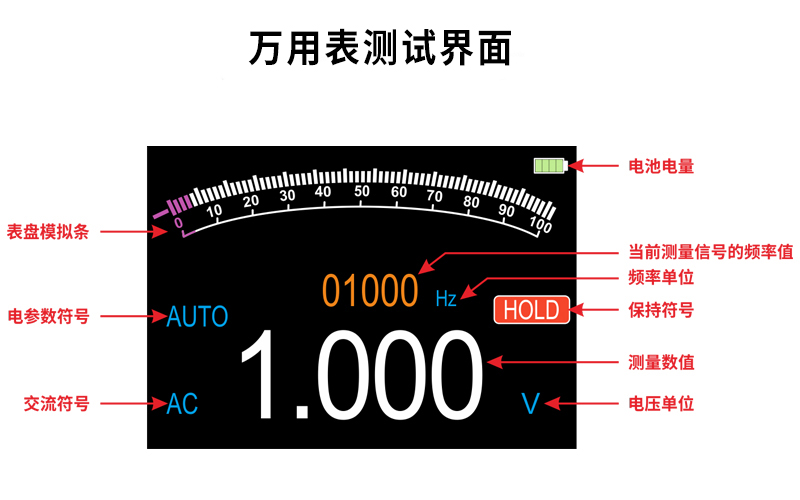

波形測試界面/萬用表測試界面
技術參數
1、示波器技術參數
| 規格名稱 | 規格參數 |
| 帶 寬 | 10MHz（測試信號的頻率范圍） |
| 采樣方式 | 實時采樣 |
| 采 樣 率 | 50MSa/s |
| 通 道 數 | 1 |
| 自動測量參數 | 周期、頻率、峰峰值、最大值、最小值、有效值、平均值、峰值、占空比、脈寬 |
| 耦合方式 | 直流(DC)或交流(AC) |
| 輸入阻抗 | 1MΩ |
| 探頭衰減 | X1/X10 |
| 最大測量電壓 | X1檔：±40V；X10檔：±400V |
| 水平采樣率范圍 | 1.5Sa/s～50MSa/s |
| 波形內插 | (sinx)/x |
| 掃速范圍 | 50ns/div～10s/div |
| 時基精度 | 20ppm |
| 記錄時長 | 最高20Kbyte |
| 垂直靈敏度 | 10mV/div～10V/div |
| 垂直位移范圍 | ±1格 |
| 模擬帶寬 | 10MHz |
| 低頻響應 | >10Hz |
| 上升時間 | <10ns |
| 直流增益精度 | ±3% |
| 觸發方式 | 自動(Auto)、正常(Normal)、單次(Single) |
| 觸發邊沿 | 上升沿、下降沿 |
2、萬用表技術參數
| 功 能 | 量 程 | 分 辨 力 | 精度 |
| 直流電壓 (DCV) | 9.999V | 1mV | ±(0.5%+3) |
| 99.99V | 10mV | ||
| 999.9V | 100mV | ||
| 交流電壓 (ACV) | 9.999V | 1mV | ±(1.0%+3) |
| 99.99V | 10mV | ||
| 750.0V | 100mV | ||
| 頻率 (F) | 9.999Hz | 0.001Hz | ±(0.1%+2) |
| 99.99Hz | 0.01Hz | ||
| 999.9Hz | 0.1Hz | ||
| 9.999kHz | 0.001kHz | ||
| 99.99kHz | 0.01kHz | ||
| 999.9kHz | 0.1kHz | ||
| 9.999MHz | 0.001MHz | ||
| 電阻 (Ω) | 999.9Ω | 0.1Ω | ±(0.5%+3) |
| 9.999kΩ | 1Ω | ||
| 99.99kΩ | 10Ω | ||
| 999.9kΩ | 100Ω | ||
| 9.999MΩ | 1000Ω | ±(1.5%+3) | |
| 99.99MΩ | 10kΩ | ±(3.0%+5) | |
| 電容 (C) | 9.999nF | 0.001nF | ±(5.0%+20) |
| 99.99nF | 0.01nF | ±(2.0%+5) | |
| 999.9nF | 0.1nF | ||
| 9.999μF | 0.001μF | ||
| 99.99μF | 0.01μF | ||
| 999.9μF | 0.1μF | ||
| 9.999mF | 0.001mF | ±(5.0%+5) | |
| 99.99mF | 0.01mF | ||
| 直流電流 (DCA) | 99.99mA | 0.01mA | ±(1.0%+3) |
| 600.0mA | 0.1mA | ||
| 6.000A | 0.001A | ||
| 20.00A | 0.01A | ||
| 交流電流 (ACA) | 99.99mA | 0.01mA | ±(1.2%+3) |
| 600.0mA | 0.1mA | ||
| 6.000A | 0.001A | ||
| 20.00A | 0.01A | ||
| 二極管 (Diode) | 正向壓降，測試電流約1mA | ||
| 通斷 (Continuity) | 阻值 < (50±20)Ω 時蜂鳴 | ||
| NCV / LIVE | 非接觸電場檢測 / 火線判斷，50Hz~1kHz | ||
3、其它技術規格
| 規格名稱 | 規格參數 |
| 電 源 | DC 3.7V，2500mAh鋰電池 |
| 顯 示 屏 | 3.2寸LCD液晶彩屏，最大顯示9999，顯示域：63mm×48mm |
| 電池電量 | 當屏幕右上角電量符號開始顯示時，工作完后就給儀表及時充電。 |
| 儀表尺寸 | 190mm×90mm×50mm |
| 儀表質量 | 約0.66kg(含附件) |
| 儀表溫濕度 | 工作環境：(0～40)℃，相對濕度＜75%；存儲環境：-20～60℃，相對濕度＜80% |
| 執行標準 | GB/T13978 |

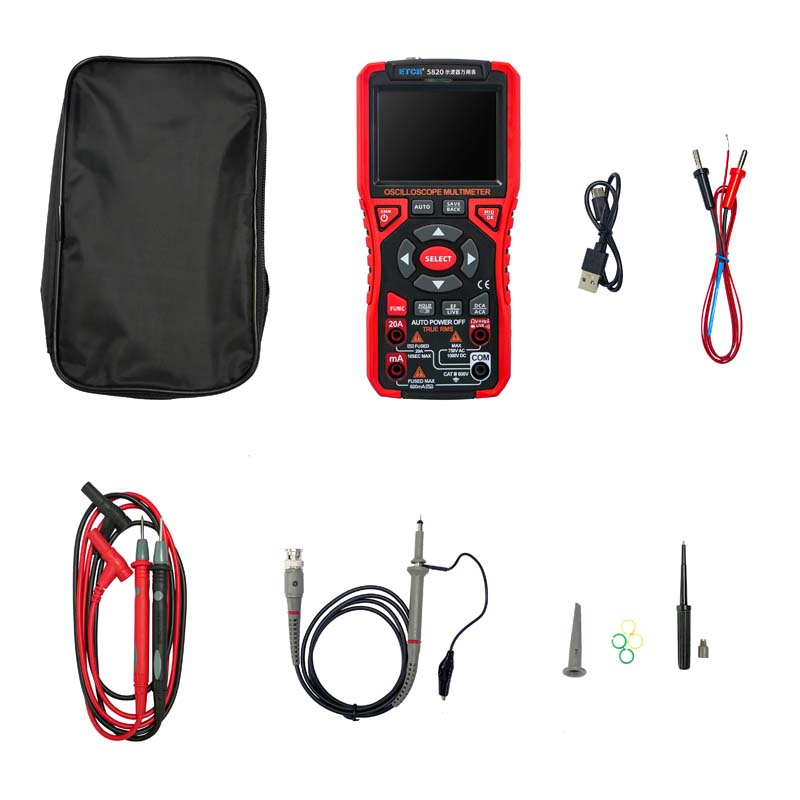

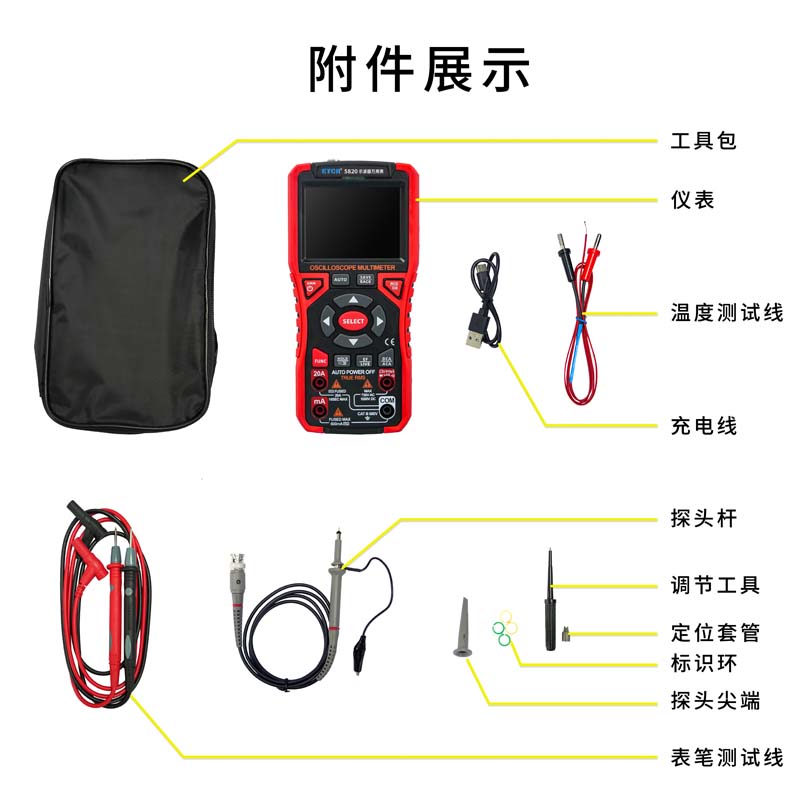

| 隨機附件 | 主機：1臺；表筆測試線（紅、黑）：1套；探頭測試線：1套；溫度測試線：1條；充電線：1條；工具包：1個 |
