產品系列 : 臺區識別儀
臺區識別、相位識別、分支判斷、臺區互檢，用戶臺區歸屬確定，電壓、相位、電流、頻率測量，諧波分析，相序判斷。
額定電壓：三相四線：3×220/380V
測試距離：5km
識別周期：6s
一次識別成功率：＞99%
電氣參數精度：≤1%
相位角測試范圍：-179.999°～180.000°
頻率測試范圍：45.000Hz～65.000Hz
諧波測試：2～51次
數據存儲：9999組
顯示屏：5寸觸摸彩屏
USB通信
產品簡介
ETCR1200臺區識別儀又稱雙向臺區識別儀、臺區拓撲測試儀。儀器采用工頻載波調制技術進行臺區識別，在相鄰變壓器共壓、共地、共電纜溝以及通信基站影響的情況下可以準確的進行臺區識別。對于距離長、干擾嚴重等惡劣環境的線路，電力載波信號可能無法有效傳輸，即使這種情況我們的臺區識別儀也只需一次即可正確識別，準確無誤。同時根據不同的臺區編號可以一次識別多個相鄰拓撲關系混亂的臺區。

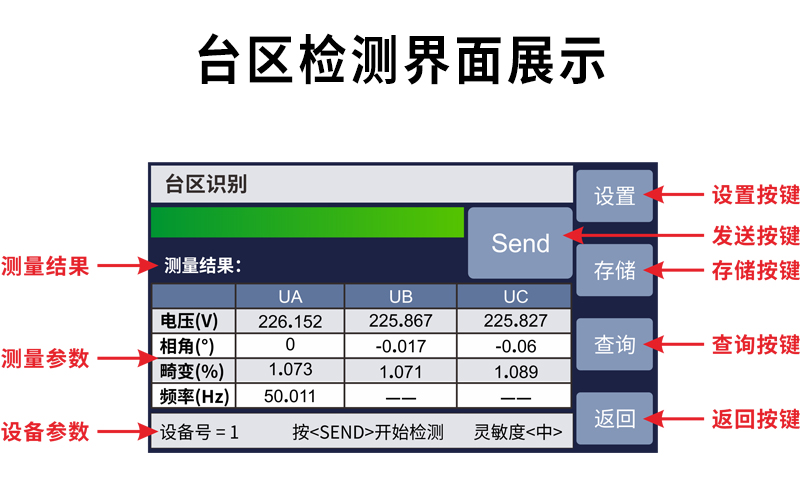

臺區識別儀工作原理如下：先由發送方發出工頻載波調制信號，接收方檢測到此工頻載波調制信號后，顯示出發送方的設備地址和相位信息，同時接收方給發送方發出確認信號，發送方接收到確認信號，顯示接收方的設備地址和相位信息，表明接收方和發送方在同一個臺區，從而確定該用戶的歸屬臺區。如果在6秒內，發送方?jīng)]有收到接收方發出的確認信號，則說明接收方和發送方不在同一個臺區，即用戶不屬于該臺區。低壓臺區識別儀采用的工頻載波調制信號能夠在技術上保證實現同一條線路長距離的信號傳輸，并且不會傳播到其它線路上，因此臺區識別儀可以快速、準確、可靠的識別臺區內所有用戶，并且不會出現誤判，也不存在無法識別的用戶，保證一次識別成功。

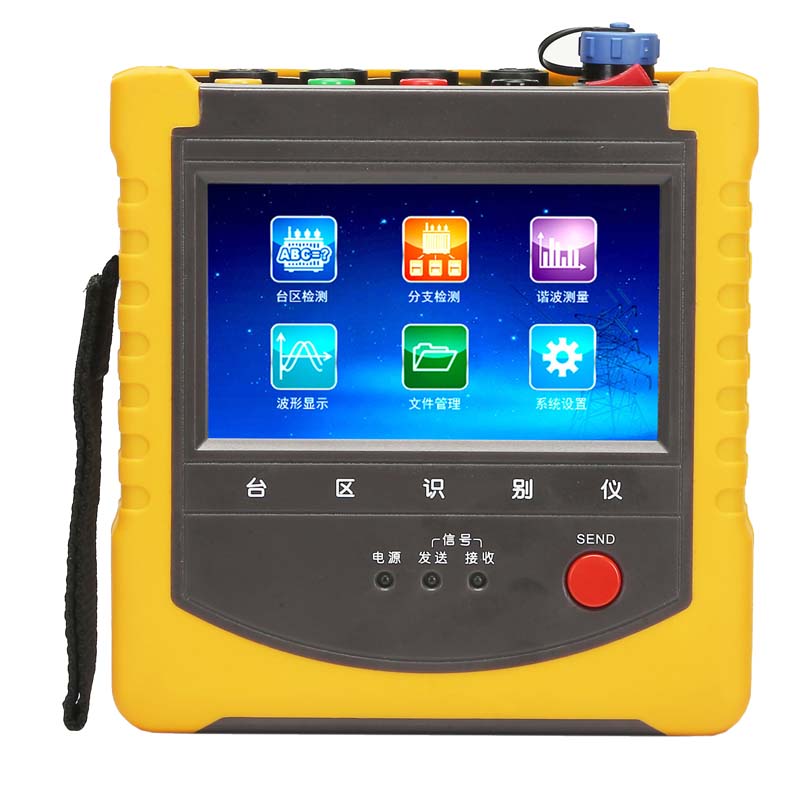

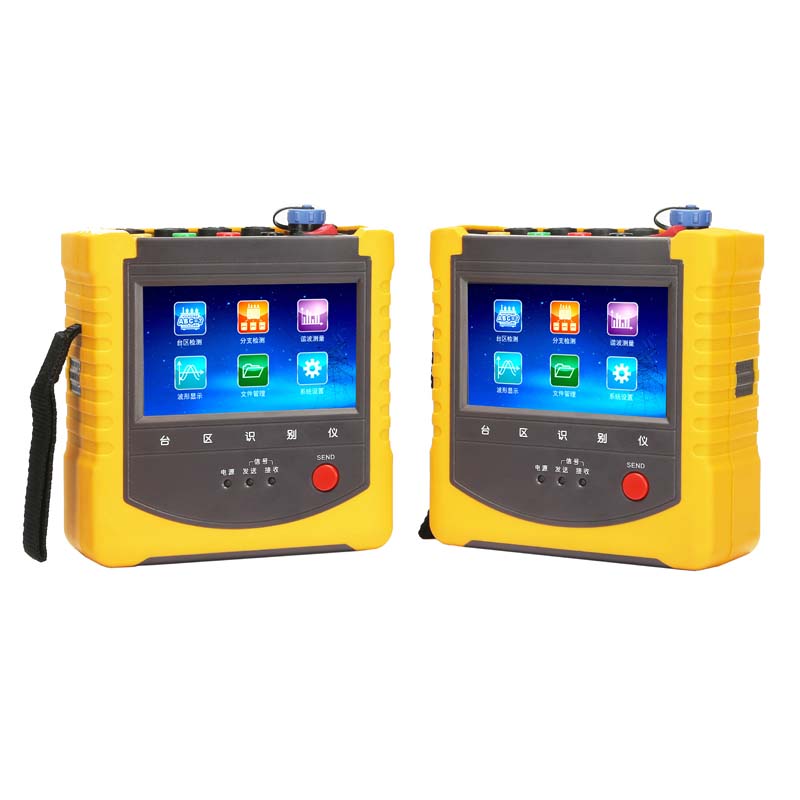

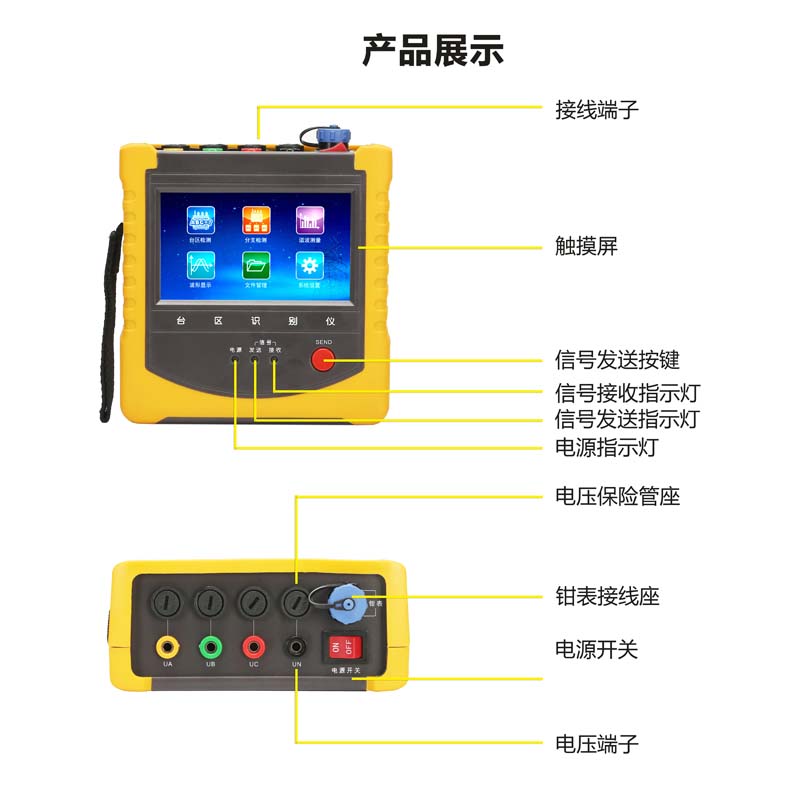

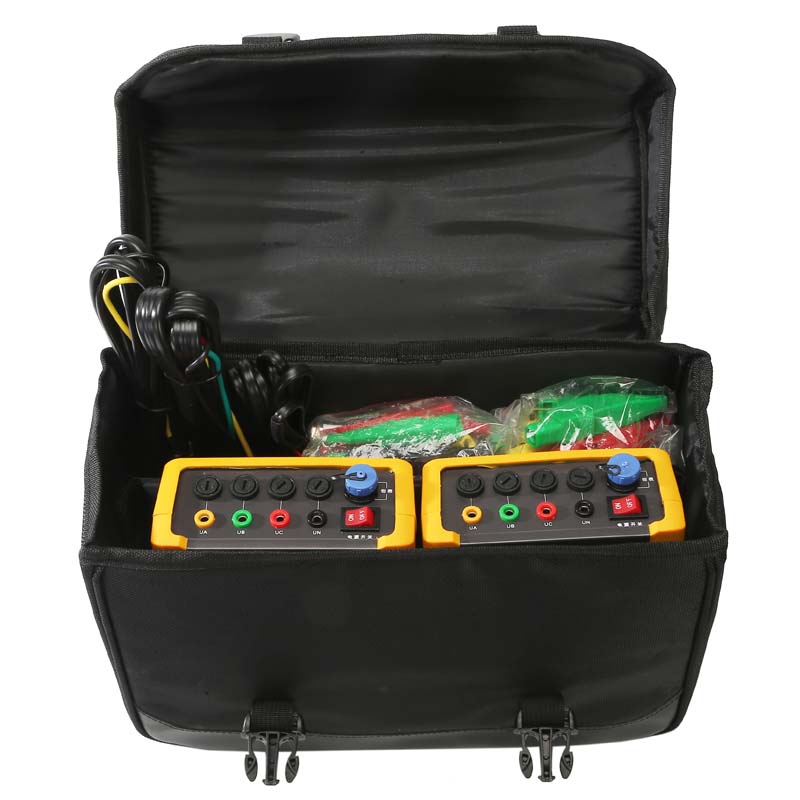

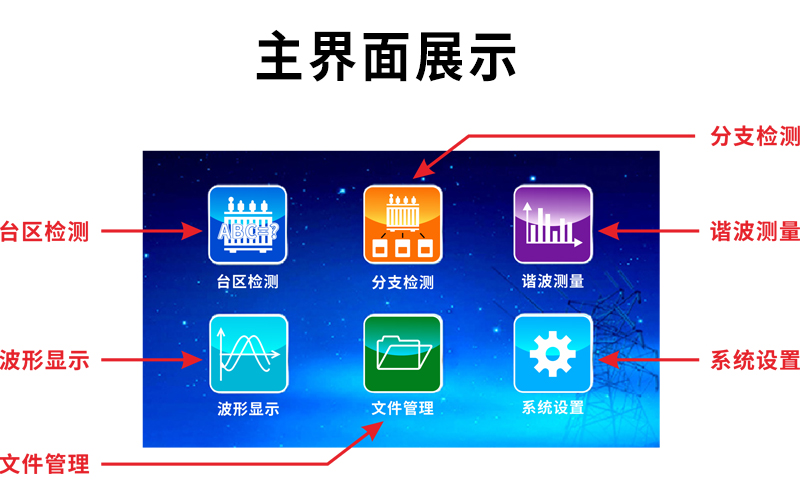

ETCR1200臺區識別儀由手持式主機及從機組成，主機與從機完全相同均可用于臺區二次側或被測點，雙向識別臺區。儀器還具有用戶相位識別、分支判斷、臺區互檢，應用于用戶的臺區歸屬、網絡拓撲確定、設備間的相位差異等。同時具有相電壓測量、中線電壓測量、電流測量、頻率測量、三相電壓角度測量，相序判斷，基波電壓、2-51次諧波分析，計算波形畸變系數等功能，用于電壓平衡分析、負載平衡分析、接線方式判斷等。儀表還有存儲功能，可存儲數據9999組，USB通信功能，存儲數據可通過上位機軟件，將存儲數據上傳計算機保存、分析、打印。
產品特點
1.可準確識別距離長、干擾嚴重等惡劣環境的線路，可以一次識別多個相鄰拓撲關系混亂的臺區。
2.具有雙向通信功能，主機與從機可互換使用，智能雙向識別臺區。
3.臺區配線接線故障診斷（零線斷路、零線虛接）。
4.電參數測量，諧波分析。
5.USB通信功能，記錄數據可上傳電腦，保存、分析、打印。
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 臺區識別、用戶相位識別、分支判斷、臺區互檢 |
| 顯 示 屏 | 5寸觸摸彩屏 |
| 額定電壓 | 三相四線：3×220/380V |
| 額定頻率 | 50Hz |
| 電氣參數精度 | ≤1% |
| 正常電壓范圍 | 0.8Un～1.2Un |
| 整機靜態功耗 | ≤ 3.5W |
| 測試距離 | 5km |
| 識別周期 | 6秒 |
| 一次識別成功率 | ＞99% |
| 電氣參數精度 | ≤0.1% |
| 相位角測試范圍 | -179.999°～180.000° |
| 頻率測試范圍 | 45.000Hz～65.000Hz |
| 諧波測試 | 有，2～51次 |
| 總諧波失真 | 有，2～51次，各相 |
| 數據存儲 | 9999組 |

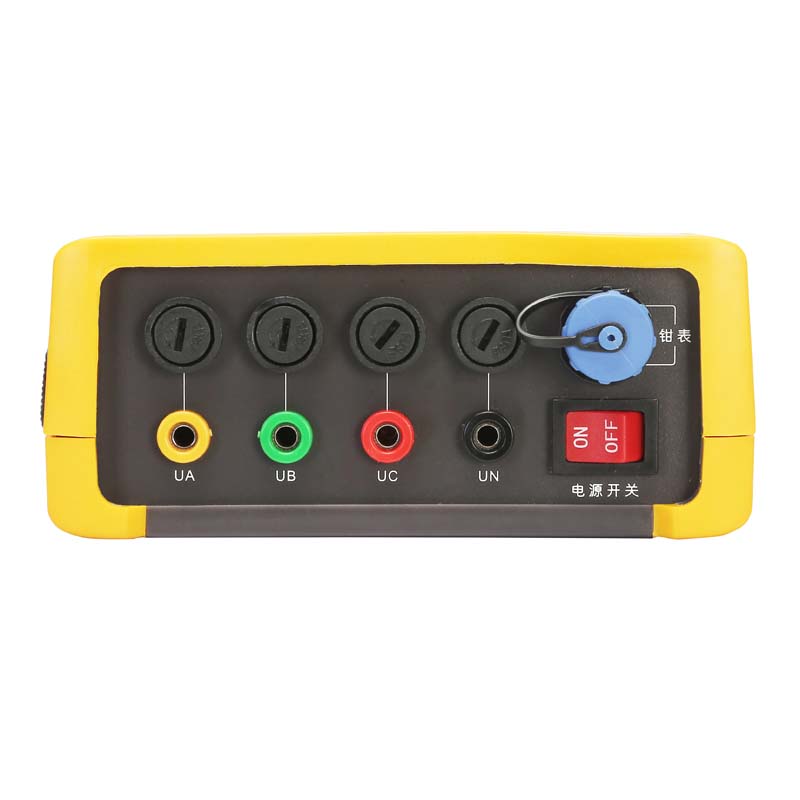

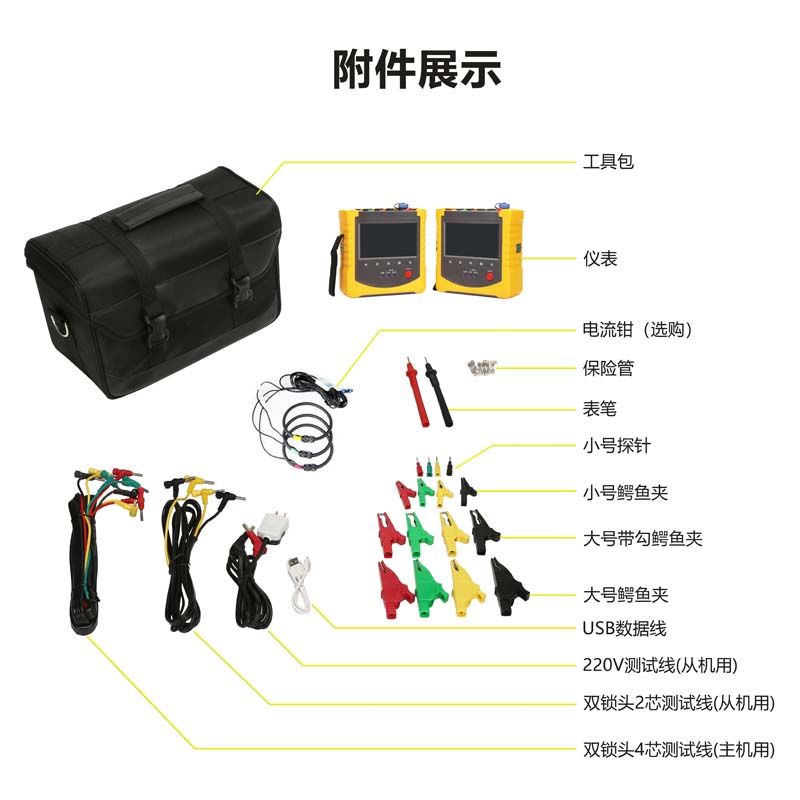

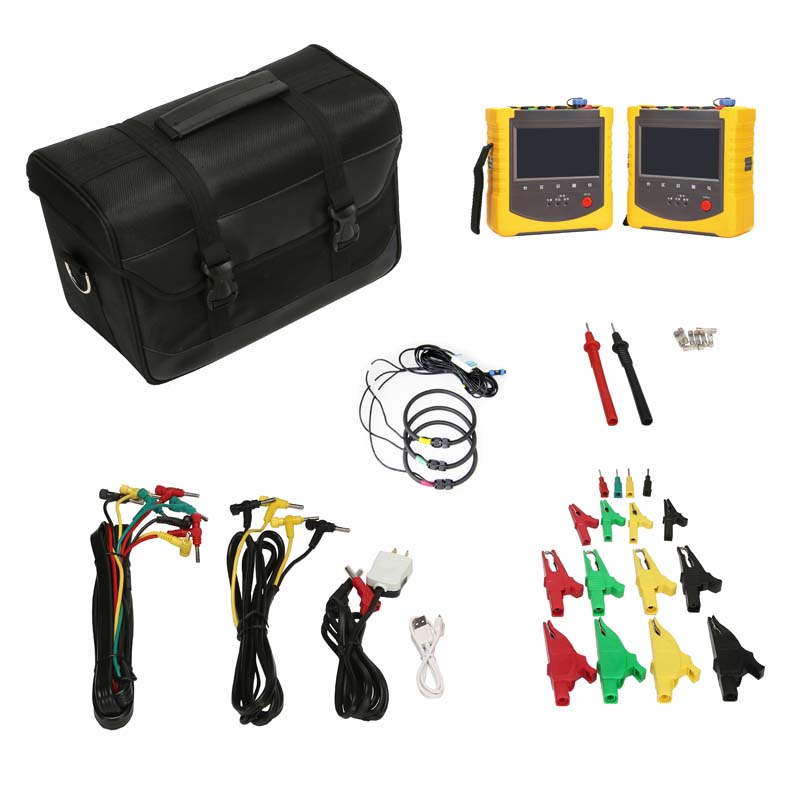

| 主機測試線 | 雙鎖頭4芯測試線（黃、綠、紅、黑） |
| 從機測試線 | 雙鎖頭2芯測試線（黃、黑）、220V測試線（紅、黑） |
| 鱷魚夾 | 12個 |
| 小探針 | 4個 |
| 表筆 | 2個 |
| 柔性電流鉗 | 口徑φ150mm，分支線檢測使用（選購） |
| USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 | 雙重絕緣，帶絕緣防振護套 |
| 儀表尺寸 | 145mm×140mm×60mm |
| 儀表質量 | 主機約650g，儀表約1700g（含包裝） |
| 適合安規 | GB/T17626.4－2008，GB/T17626.5－2008，GB/T17626.11－2008，IEC61010-031, IEC61010-1 CAT Ⅲ 600V |
| 工作溫濕度 | -30℃～70℃；80%RH以下 |

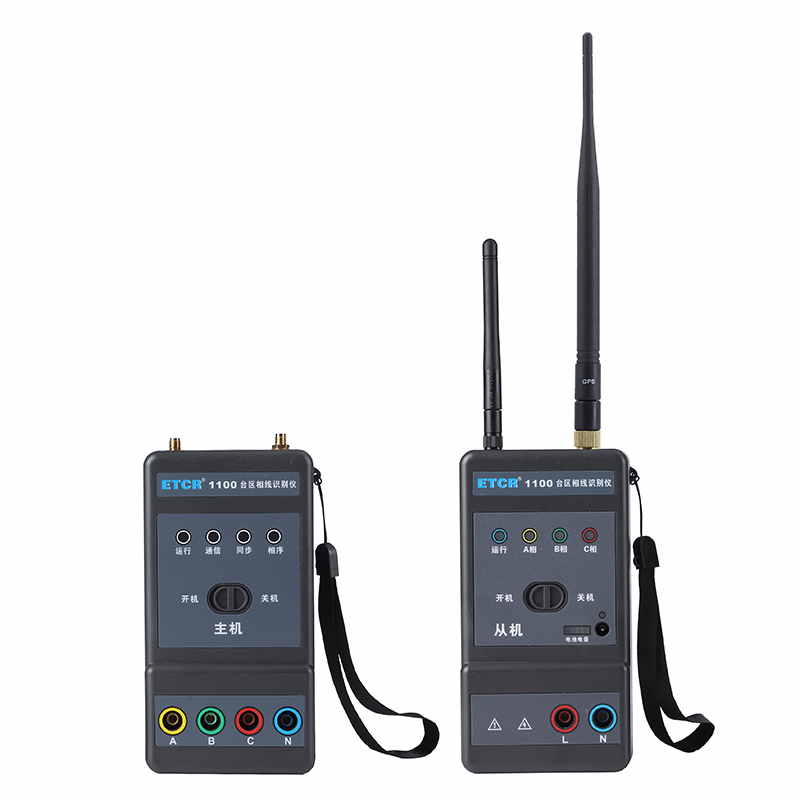

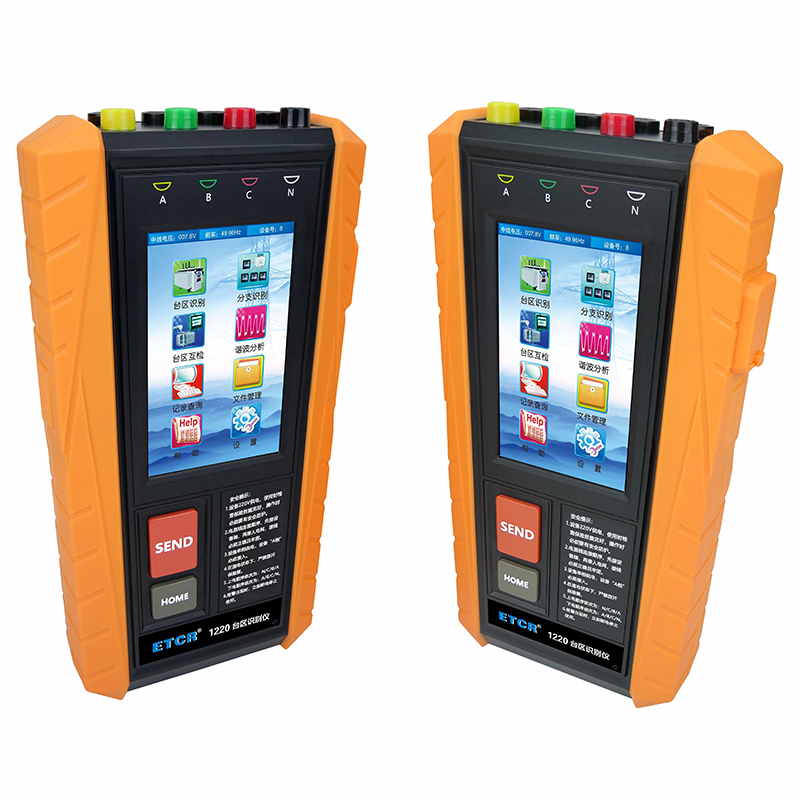

型號對比
| 產品型號 | 供電方式 | 諧波分析 | 其他 |
| 鋰電池 | -- | 相線識別 |
| 外部供電 | 2~51 | 臺區識別 |
| 外部供電 | 2~34 | 臺區識別 分支識別 |
