產品系列 : 桿塔接地電阻測試儀
免解扣測量桿塔接地電阻、接地電阻測量、土壤電阻率測量、交流電流測量、接地電壓測量
接地電阻量程：0.00Ω～20.00kΩ
土壤電阻率量程：0.00Ωm～9999kΩm
交流電流量程：AC 1.00mA～500.0A
接地電壓量程：AC 0.0V～200.0V
鉗口尺寸：Φ68mm
存儲功能：數據存儲2000組
報警功能：可設置報警閾值
USB通信
藍牙通信
可充電鋰電池
內置打印機
產品簡介
ETCR3250免解扣桿塔接地電阻測試儀又稱四鉗桿塔接地電阻測試儀、鐵塔接地電阻測試儀，用于測量桿塔接地電阻、土壤電阻率、接地電壓、接地線電流、交流電流。輸電線路桿塔通常有2個或4個引下線，采用地樁法或鉗表法測量接地電阻時需將引下線與接地極的連接解開，測量作業繁瑣工作量較大。本儀表采用4鉗法測量桿塔接地電阻值，測量時無需解扣，4個電流鉗與主機間采用無線通訊，現場測量快速安全，極大減輕了作業人員的工作強度提高了工作效率
ETCR3250免解扣桿塔接地電阻測試儀還可使用二三四線法測量接地電阻、土壤電阻率、交流電流、接地電壓。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。儀表配置的4個電流鉗，可以獨立作為鉗形電流表使用，用于測試交流電流。

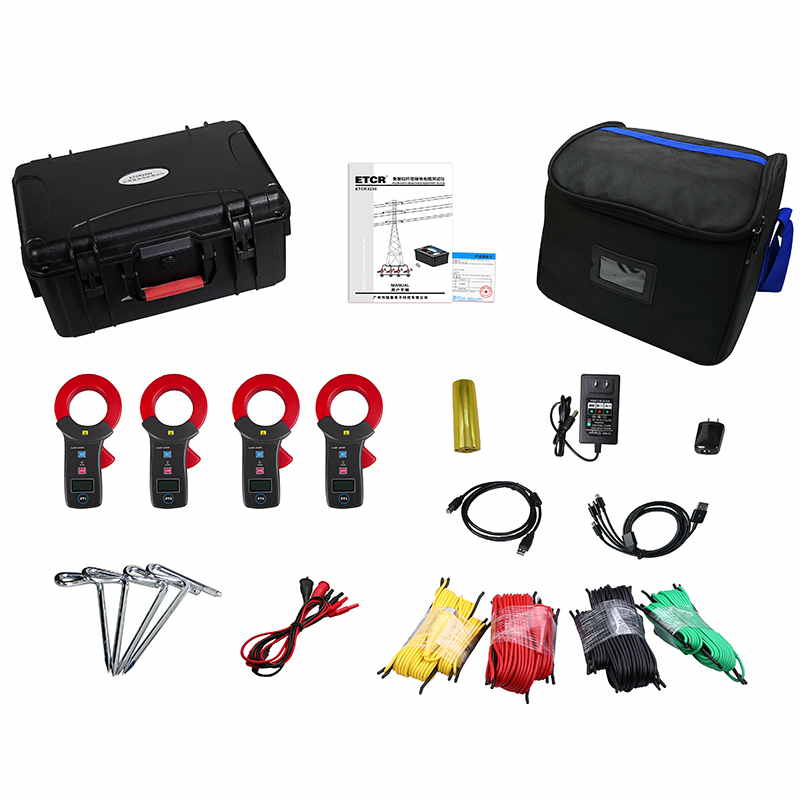

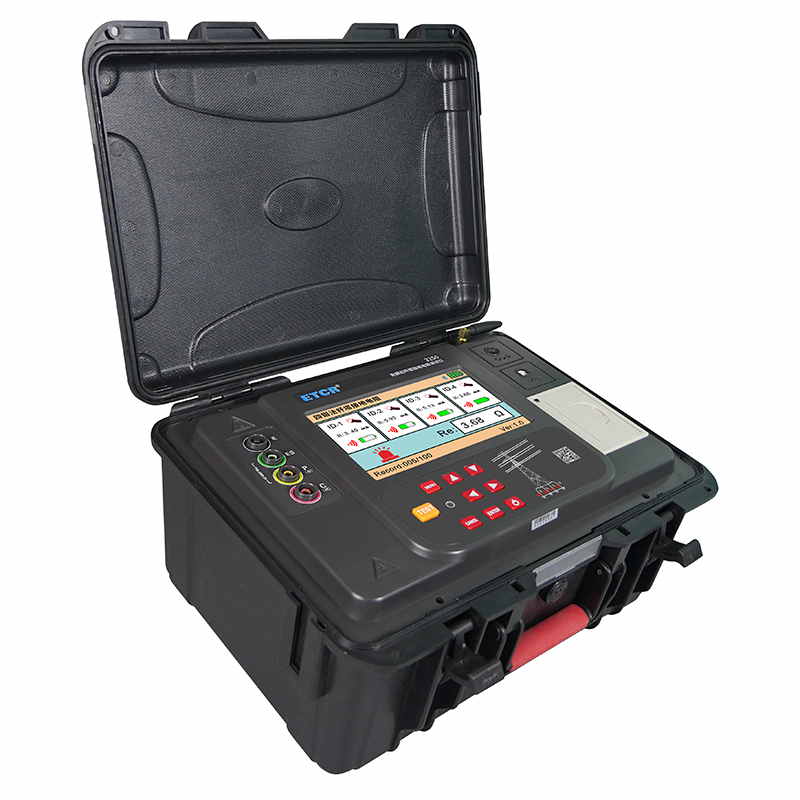

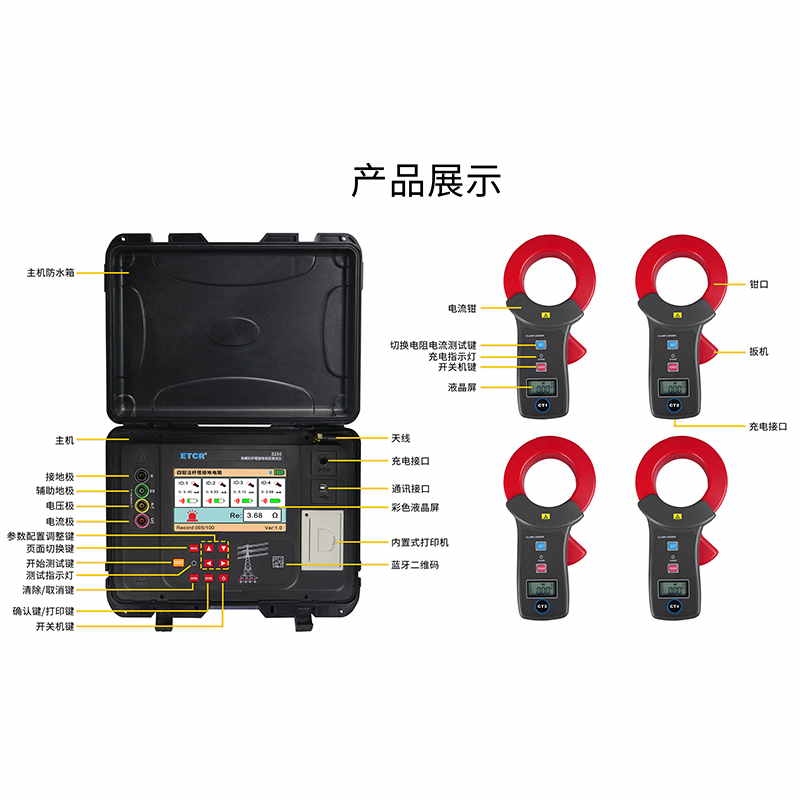

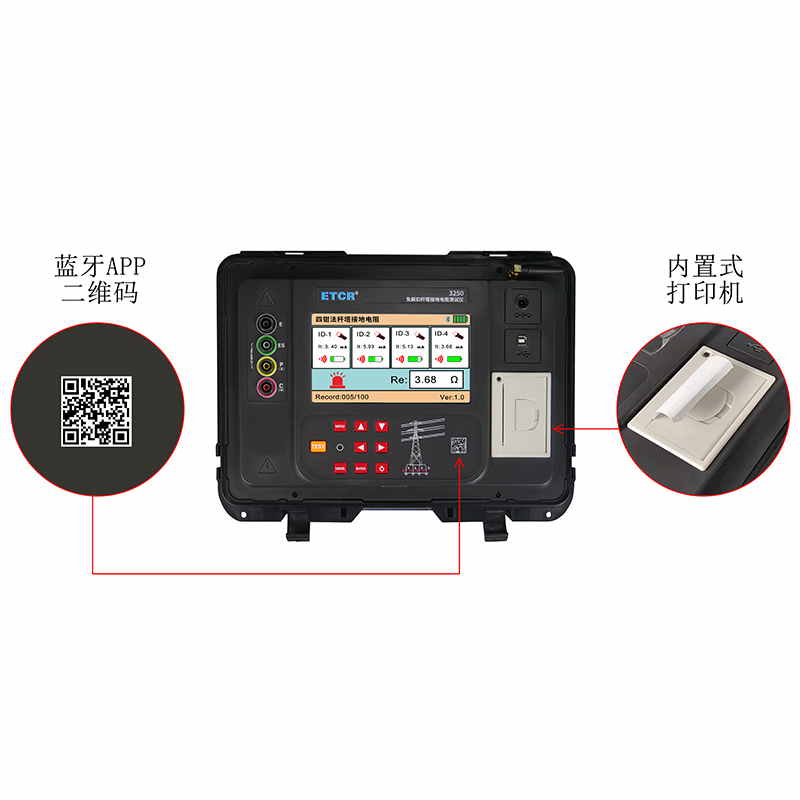

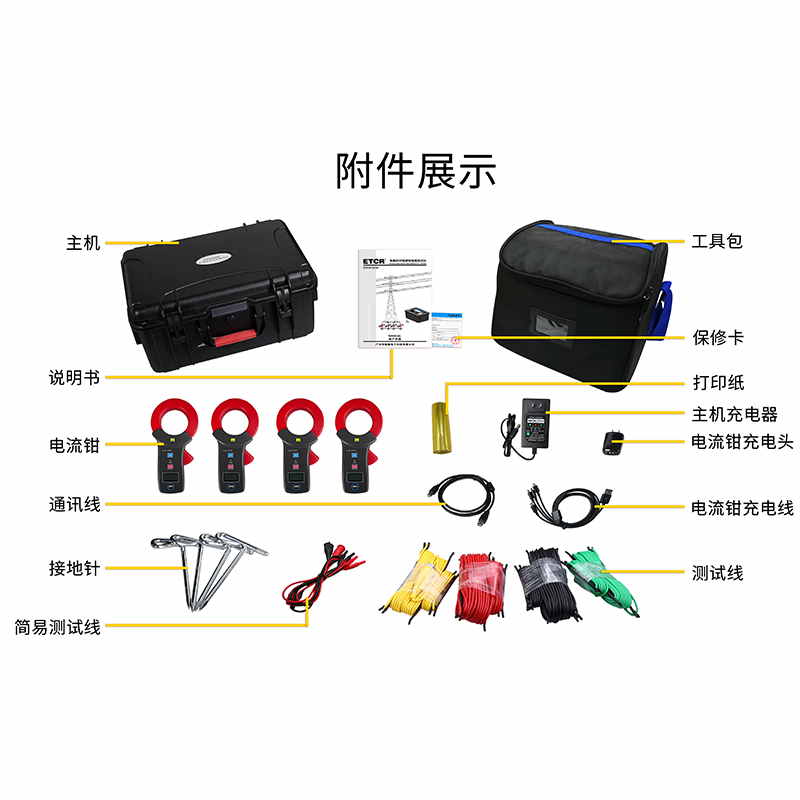

ETCR3250免解扣桿塔接地電阻測試儀由主機、4個電流鉗、測試線、輔助接地棒、通訊線、打印機等組成。主機采用7寸彩屏，電流鉗與主機采用無線通訊，儀表還具有藍牙通訊，下載APP后可在手機進行測試及查看測試結果。儀表配有內置式打印機，可在現場打印測試結果。儀表能存儲100組數據，通過USB接口及上位機軟件上傳測試結果，實現歷史數據讀取、查閱、保存、報表、打印等功能。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。
產品特點
1、四鉗法測量桿塔接地電阻，無需解扣，快速安全、大幅降低勞動強度。
2、電流鉗與主機采用無線通訊，避免測試現場連接線凌亂，收納繁瑣的狀況，省時省力。
3、可用二三四線法測量接地電阻及土壤電阻率，可測量接地電壓，測量交流漏電流。
4、電流鉗可獨立作為鉗形電流表使用。
5、報警功能，可設置報警閾值。
6、存儲功能，數據存儲2000組。
7、USB通訊接口，數據上傳功能。
8、藍牙通訊功能。
9、可充電鋰電池。
10、內置打印機。
技術參數
1、基準條件下基本誤差及性能指標
| 測量功能 | 測量范圍 | 精 度 | 分辨力 |
| 接地電阻(R) (4鉗法) | 0.10Ω～20.00Ω | ±10%rdg±5dgt | 0.01Ω |
| 20.0Ω～200.0Ω | 0.1Ω | ||
| 接地電阻(R) | 0.10Ω～20.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 20.0Ω～200.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 200Ω～2000Ω | ±2%rdg±3dgt | 1Ω | |
| 2.00kΩ～20.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 交流電流（A～） | 1.00mA～50.00mA | ±2%rdg±3dgt | 0.01mA |
| 0.50A～5.000A | ±2%rdg±3dgt | 0.001A | |
| 5.0A～500.0A | ±3%rdg±3dgt | 0.1A | |
| 接地電壓（V～） | 0.0V～200.0V | ±2%rdg±3dgt | 0.1V |
2、一般規格
| 規格名稱 | 規格參數 |
功 能 | 四鉗法測量桿塔接地電阻；二、三、四線法測量接地電阻、土壤電阻率測量；交流電流；接地電壓。 |
電 源 | 主機：DC 7.4V，5200mAh 鋰電池，電池充滿約8.4V 電流鉗：DC 3.7V，1100mAh 鋰電池 |
顯示屏 | 7寸彩屏，151mm×83mm |
量 程 | 4鉗法測接地電阻：200Ω |
接地電阻：0.00Ω～20.00kΩ | |
土壤電阻率：0.00Ωm～9999kΩm | |
測量方式 | 4鉗法、精密4線、3線法測量、簡易2線測量接地電阻、交流電流、接地電壓。 |
測量方法 | 桿塔接地電阻：4鉗法 接地電阻：額定電流變極法，測量電流55mA Max 土壤電阻率：四極法(溫納法) 交流電流：鉗形CT，有效值采集 接地電壓：分壓，有效值采集 |
電流鉗口徑 | Φ68mm |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路測試電流 | AC 55mA max |
開路測試電壓 | AC 15V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 4鉗法測接地電阻：200Ω全自動換檔 |
接地電阻：0.00Ω～20.00kΩ全自動換檔 | |
土壤電阻率：0.00Ωm～9999kΩm全自動換檔 | |
交流電流(單個CT)：1.00mA～500A全自動換檔 | |
接地電壓：0.0V～200.0V | |
測量指示 | 測量中LED燈閃爍 |
標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：φ9mm×230mm（約935g） |
測量時間 | 接地電阻、土壤電阻率：約30秒/次 |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
打 印 機 | 內置式 |
數據存儲 | 100組，“001/100”存儲指示，顯示“100/100”表示存儲已滿 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～20kΩ(100R+rC<20kΩ，100R+rP<20kΩ) |
報警功能 | 測量值超過報警設定值時，報警符號提示 |
自動關機 | 開機后30分鐘，自動關機 |
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 |
工作電流 | 待機: 約400mA |
測量：約550mA | |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
防護等級 | IP65（合蓋時） |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
藍牙通信 | 有 |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
儀表尺寸 | 高寬厚：355mm×272mm×164mm |
儀表質量 | 儀表：約2765g(含電池)；電流鉗：約500g×4個；總質量：約9000g（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。 |
