發布日期: 2026-05-15 11:04:33
點擊：43
對于變壓器、長電纜、發電機等大容量設備，單次絕緣電阻（IR）只能反映瞬間狀態。極化指數（PI） 和 吸收比（DAR） 能判斷絕緣是否受潮或緩慢劣化。此外，溫度也會明顯干擾測量結果。
不會看結果——儀表顯示的MΩ、GΩ、PI、DAR對你來說只是一串數字，無法判斷設備是否安全。

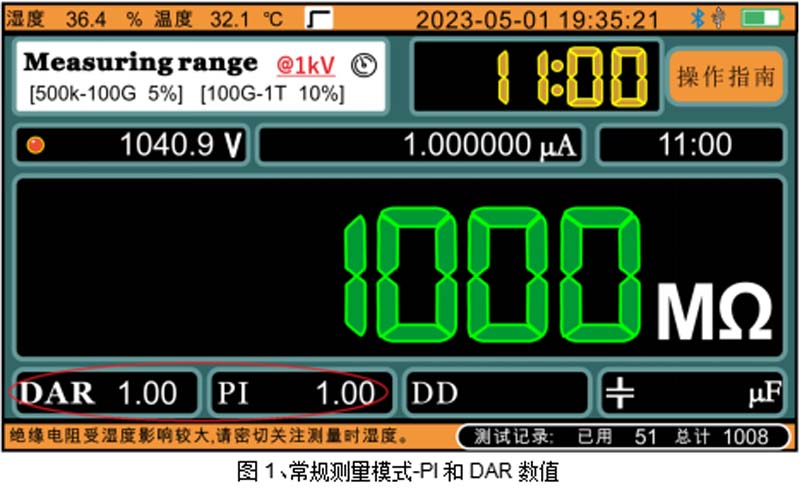

本文以ETCR3500系列高壓絕緣電阻測試儀為例，介紹PI、DAR的判定標準及溫度影響。
一、 哪些設備必須測PI/DAR？
PI：110kV及以上變壓器、長距離高壓電纜（數公里）、大型發電機
DAR：容量≥4000kVA的變壓器、中長電纜
低壓線路或短電纜一般只測IR即可。
二、 判定標準速查表
PI值（10分鐘電阻÷1分鐘電阻） | 絕緣狀況 |
>4.0 | 很好 |
4.0～2.0 | 良好 |
2.0～1.0 | 存在問題（縮短測試周期） |
<1.0 | 不良（盡快處理） |
DAR值（1分鐘電阻÷15秒電阻） | 絕緣狀況 |
>1.4 | 很好 |
1.4～1.25 | 良好 |
1.25～1.0 | 存在問題 |
| <1.0 | 不良 |
注意：具體計算公式和操作方法見官網文章《高壓絕緣電阻測試儀應用篇-2-如何使用測量參數的自設定功能》。
三、 溫度對絕緣電阻的影響
絕緣電阻會隨溫度升高而下降。通常溫度每升高10℃，絕緣電阻可能下降一半左右。因此：
盡量在接近20℃～30℃的環境下測量。
如果必須在高溫或低溫下測試，記錄測試時的溫度，并與歷史數據在相近溫度下比較。

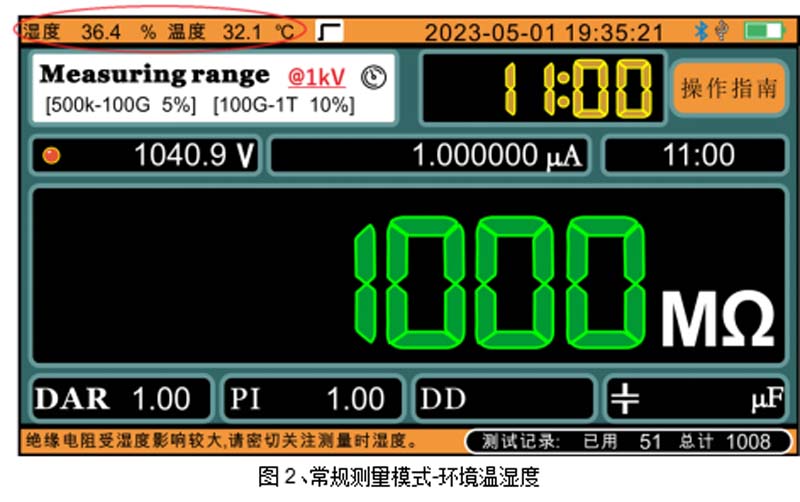

ETCR3500系列儀表自帶溫度傳感器，測試時會顯示機內溫度（不代表被測物表面溫度，但可作參考）。
簡單判斷原則：
溫度高時實測值會偏低，但若比標準或歷史值低太多，則可能真有缺陷。
溫度低時實測值偏高，不代表絕對安全，仍需與同溫下歷史數據對比。
