產品系列 : 低壓漏電定位儀
適用于低壓配網因漏電而引發漏保跳閘的漏電故障查找，可在電網運行狀態下查找漏電故障，作為漏電故障查找助手，輔助工作人員快速查找漏電故障點位置，節省查找時間提高工作效率。
產品簡介

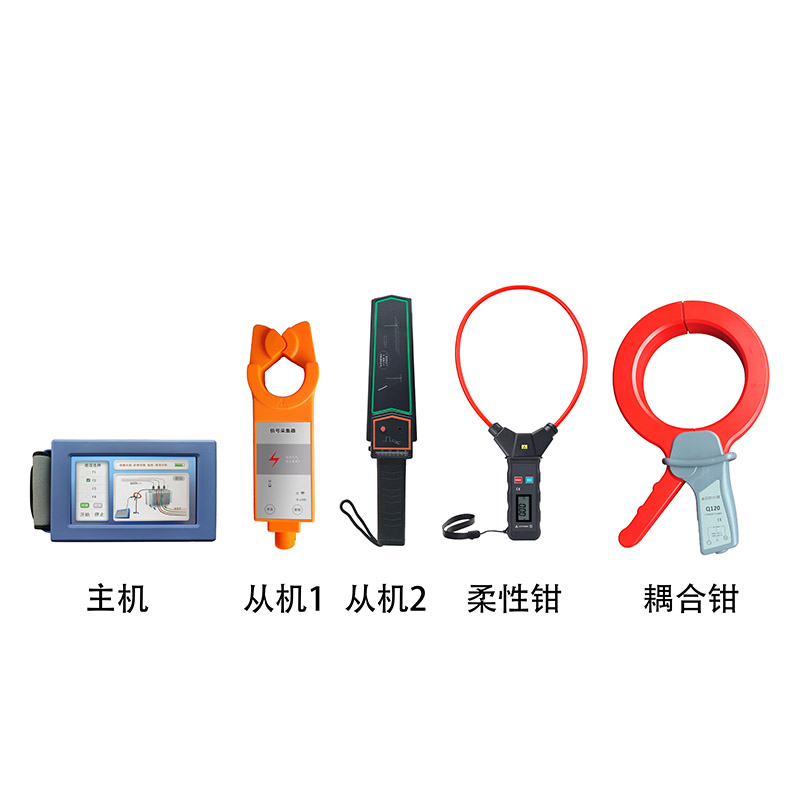

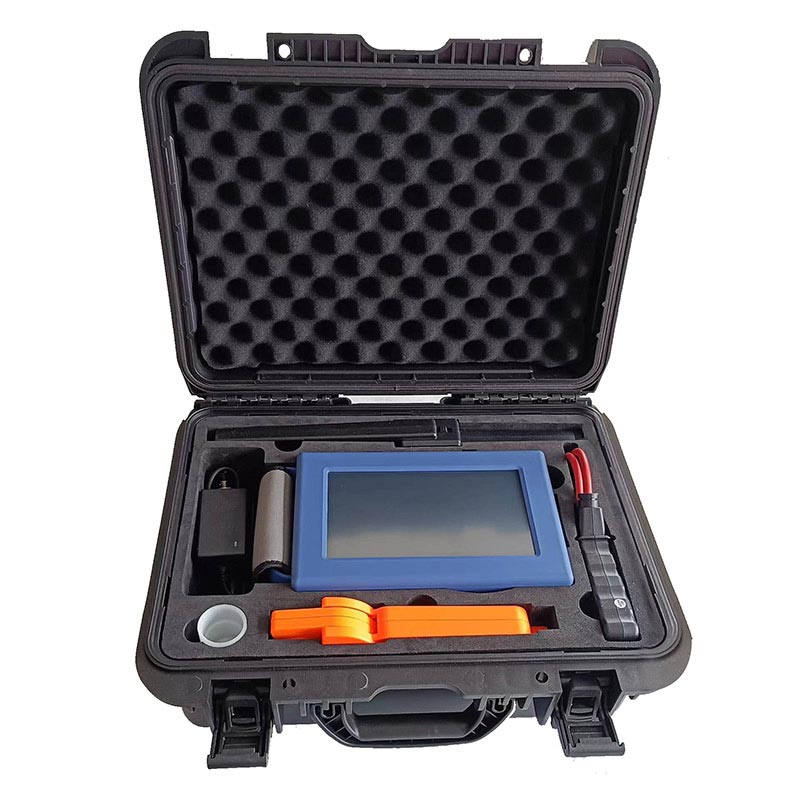

ETCR1420低壓漏電定位儀包括：低壓漏電定位儀主機、耦合鉗、漏電定位儀從機（2個）、柔性鉗流表以及配件組成。
低壓漏電定位儀應用在低壓臺區架空線和用電戶家中，適用于因漏電而引發漏保跳閘的漏電故障查找。作為漏電故障查找助手，輔助工作人員查找漏電故障點位置。節省查找時間，提高工作效率。
低壓漏電查找儀，可在電網運行狀態下查找漏電故障。耦合鉗卡在漏電分支處或變壓器接地線處，注入特征電流信號。故障電流經變壓器接地線-變壓器-線路-故障點-大地-變壓器接地線，形成故障電流環流。故障點前后特征電流大小明顯變化，從而實現漏電故障定位功能。
產品特點
耦合鉗卡在漏電分支處或變壓器接地線處，注入特征電流信號。故障電流經變壓器接地線-變壓器-線路-故障點-大地-變壓器接地線，形成故障電流環流。通過檢測故障點前后特征電流大小的變化，從而實現漏電故障定位功能。

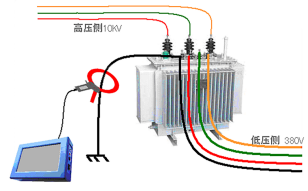

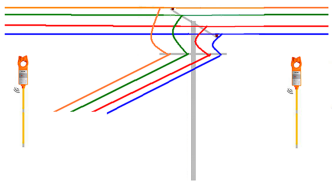

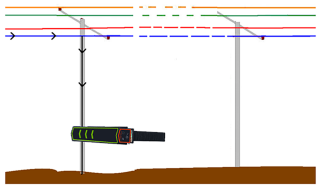

使用耦合鉗在變壓器的接地線或者漏電分支處注入特征信號 使用從機1在架空線分支處檢測特征信號，判斷是否漏電

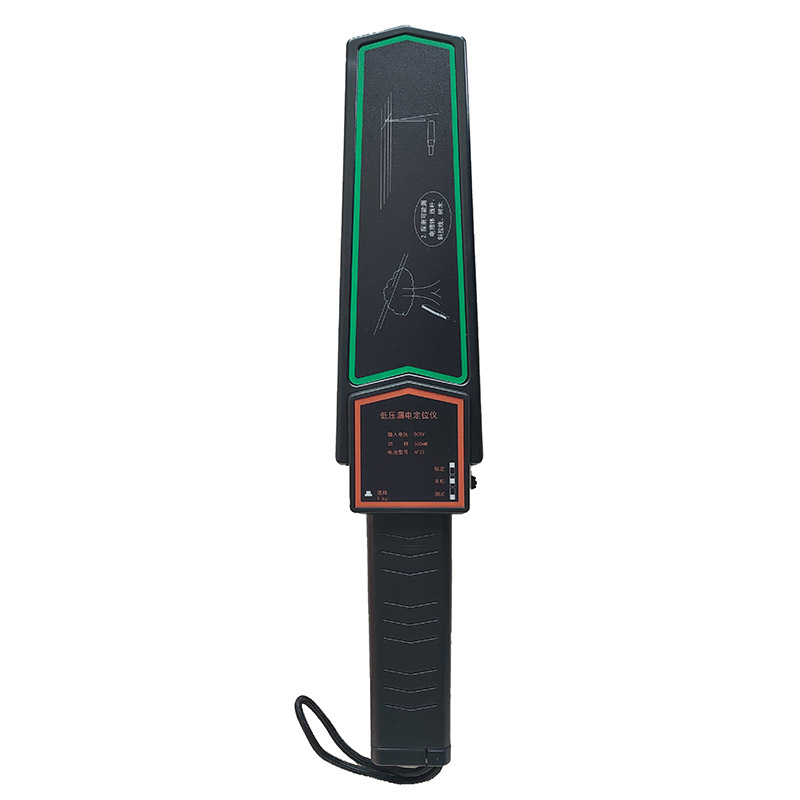

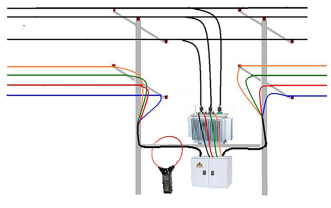

通過從機2感應線纜、電桿、樹木等物體的漏電情況 通過柔性鉗表可判斷臺區或分支處是否漏電
技術參數
| 主機 | ||
電源 | 鋰電池/電池容量9600mAh | |
| 顯示屏 | 10.1寸/800*480 | |
充電輸入 | 12.6V/2A | |
主機功率 | 5.5W | |
信號幅值 | ≤5V | |
儀表尺寸 | 260mm×170mm×60mm | |
儀表質量 | 約2kg | |

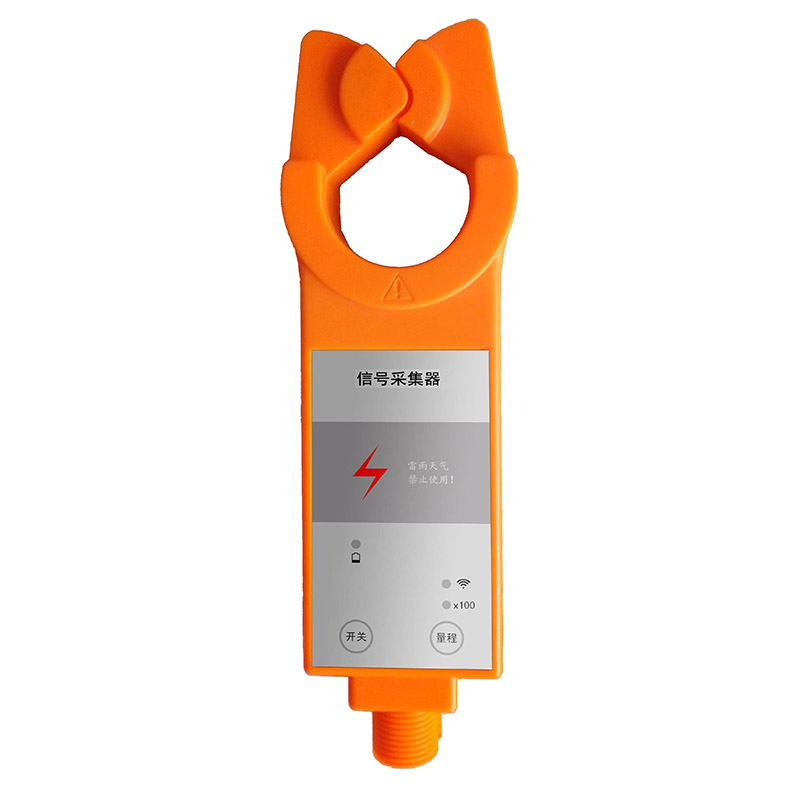

| 從 機1(鉗表型感應分機) | 從 機2 (手持分機) | |
| 電源 | LR03 1.5V×4 | 6LR61 9V×1 |
| 續航時間 | 3小時 | 3小時 |
| 通信方式 | 藍牙2.4G | 藍牙2.4G |
| 儀表尺寸 | 255mm×83mm×40mm | 408mm×79mm×42mm |
| 儀表質量 | 約0.6kg | 約0.5kg |

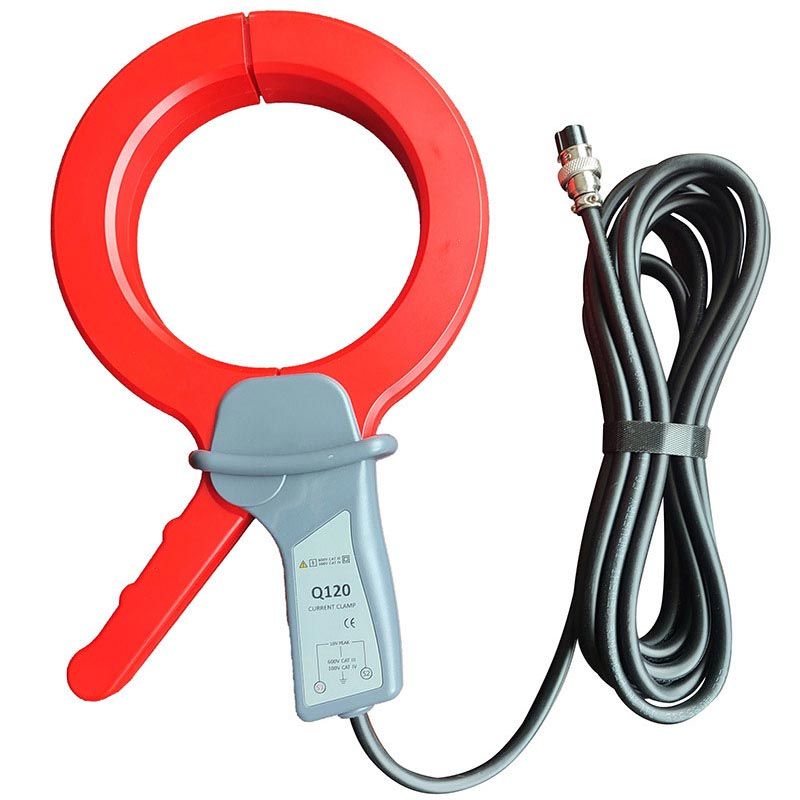

| 耦合鉗 | |
濕度范圍 | 相對濕度小于80% |
鉗表孔徑 | 直徑Φ123mm； |
儀表尺寸 | 290mm×175mm×30mm |
儀表質量 | 約1kg |

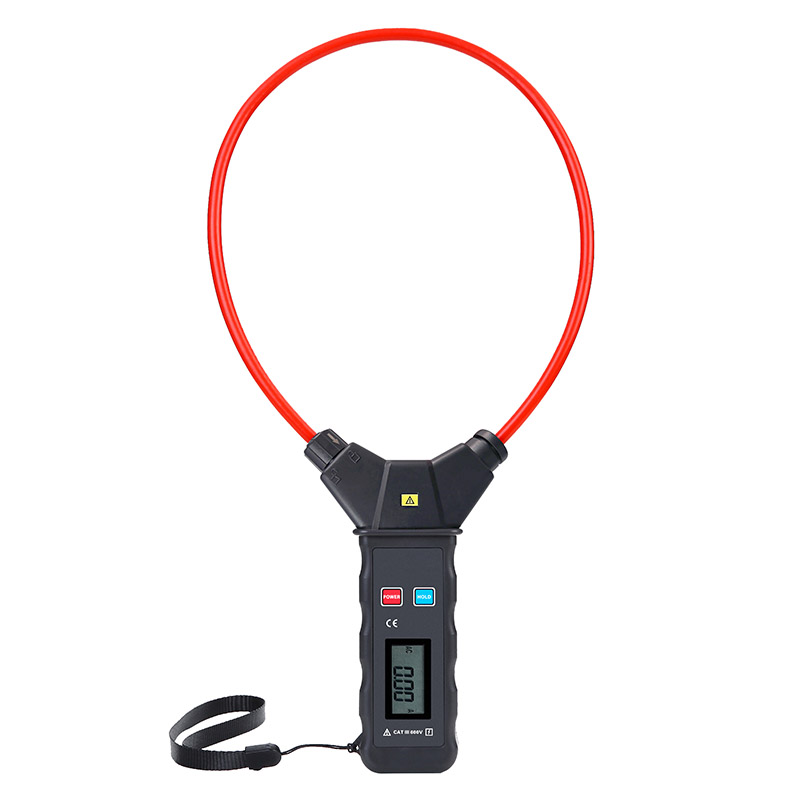

| 柔性電流鉗表 | |
電源 | 6LR61 9V×1 |
顯示屏 | LCD尺寸：35mm×21.5mm；顯示域：32mm×15mm |
量 程 | AC 0.00A～9999A |
分 辨 率 | AC 10mA |
精 度 | ±2%rdg±3dgt(導線處于柔性線圈中心位置，23℃±2℃) |
線圈長度 | 長度628mm |
線圈內徑 | 內徑φ200mm |
線路電壓 | AC600V以下線路測試 |
被測電流頻率 | 50Hz/60Hz(自動識別) |
儀表尺寸 | 寬高厚190mm×370mm×40mm |
隨機附件 | 主機：1臺；從機1/2：各1臺；柔性線圈鉗表：1個；耦合鉗：1個；充電器：1個；儀表箱：1個 |
